灵高超声波焊接需要注意的地方

来源: | 发布日期:2022-07-05


       灵高超声波焊接机是一种能够将塑料工件焊接在一起的设备,该设备作业时无需添加粘黏剂,也不产生污染,即可实现塑料工件完美焊接。在灵高超声波塑焊机作业时难免会遇到各种各样的问题,下面就为大家介绍一下需要注意哪些注意事项。


20

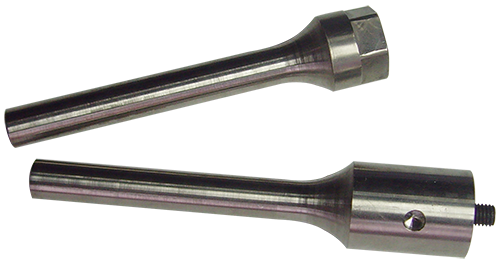

①焊头的设计模拟校验

       灵高超声波焊接机焊头要严格检验。焊头频率在设计加工过程都经过计算机软件模拟和校验后制作出来,如果焊头不经过合理地设计,焊头在超声焊接小工件时一般不会显示问题,当设备使用大功率时焊头的弊端就会暴露,严重时直接损坏元件。


②焊接线的设计

       灵高超声波的焊接线需要合理设计。当设备超声波能量产生时,焊接缝面积越大,能量分散越严重,焊接效果就不好,甚至无法进行焊接。

       另外,超声波是纵向传波的,能量损失同距离成正比,远距离焊接应控制在6厘米以内。焊接线控制在30----80丝之间为最合适,塑料工件的壁厚不能低于2毫米,否则不能良好熔接,特别是要求气密性较高的产品。



③工件的热阻温度

       热阻的温度要达到工件的熔点,灵高超声波焊接机才能够实现完美焊接,灵高超声波焊接机通过电箱把市电AC(190-240V 50/60Hz)转换为高频高压信号,再通过换能器系统将信号转换为高频机械振动,加于塑料工件上。通过塑料工件物质分子进行传导,超声波在固体中传导声阻远小于在空气中的声阻,当超声波焊接通过工件接缝时,缝隙中的声阻大,产生的热能相应就大。塑料工件达到熔点,在一定压力下,实现焊接缝熔接。而塑料工件的其它部分由于热阻小,温度低不会熔接。



④不同材质间的焊接差异

       灵高超声波焊接技术能够使两种同等材质工件熔接,有的材质基本可以能相熔,有的材质是完全不相熔接。同一种材料之间的熔点相同,在原理上讲是可以达到完美焊接,但是当焊接的工件的熔点大于350℃时就不适合用超声波焊接。因为超声波瞬间使工件分子熔化,判断依据在3秒之内,如果材料不能良好焊接,就需要选择其它焊接工艺,比如热板焊接等。



⑤确保功率恒定输出

       灵高超声波焊接机的输出功率衡定的大小,同压电陶瓷晶片的直径和厚度、材质、设计工艺共同决定。灵高超声波换能器设计定型,设备最大功率就定型了。衡量输出能量的大小是一个复杂的过程,灵高超声波换能器越大并不意味着电路使用超声波功率管越多,输出能量就越大,设备需要相当复杂的振幅测量仪,才能准确测量其振幅。值得注意的是自我感觉并不靠谱,当自身感觉空载振幅强烈,但是设备在实际焊接时,实际输出振幅会骤然下降,这可能与设备性能有直接关系。
