滤波

来源: | 发布日期:2022-07-05

       滤波技术是剔除噪声中应用最为广泛的一种方法。通过抑制信号的某些频率成分,滤波可以实现对信号频率的修正。由于任何信号,任意类型(电的,机械的等)的装置都可用频率域的函数来表示,因此,任何装置都可看成是滤波器。

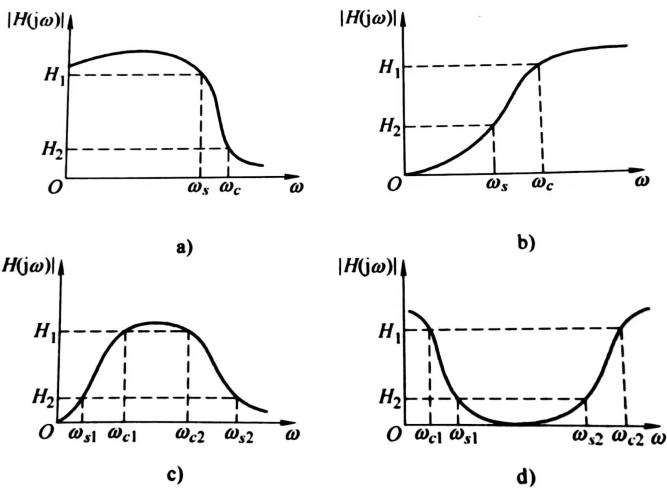

根据滤波器的选频作用,可以把滤波器分成四类[5],如图5-5所示。其中,08 09分别被称为通带截止频率和阻带截止频率,08 09之间则称为过滤带。对于低通和高通滤波器,分别各有一个通带、一个阻带和一个过渡带;带通滤波器有两个阻带、一个通带和两个过渡带;而带阻滤波器则有一个阻带、两个通带和两个过渡带。

1)低通滤波器。如图5-5a所示,通带范围是10,高于08 为阻带。

2)高通滤波器。通带范围是11,低于08 为阻带,如图5-5b所示。

3)带通滤波器。通带范围是12,通带两侧都为阻带,或是较狭窄的过渡带,如图5-5c所示。

4)带阻滤波器。阻带范围是13,阻带两侧都为通带,或是较狭窄的过渡带,如图5-5d所示。


14

图5-5 滤波器

a)低通滤波器  b)高通滤波器  c)带通滤波器   d)带阻滤波器

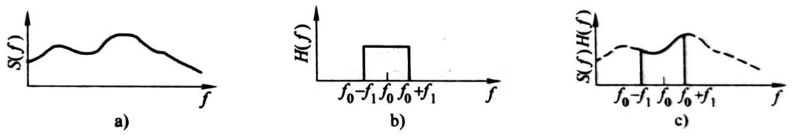

设某时域信号S(t),对应的傅里叶变换为s(f),滤波器传递函数为H(f)。从数学角度看,滤波相当于是s(f)与H(f)的相乘处理[4],如图5-6所示。


 15

17图5-6信号的滤波步骤

a)输入频谱  b)理想带通滤波器的传递函数  c)滤波后的信号频谱


通过频率滤波器后,相当于原时域信号S(t)被修改成为16。根据卷积定理,S(t)、16 以及滤波器对应时域信号h(t)之间存在下列关系:


 17


式中,S(t)为滤波前信号; h(t)为滤波器传递函数H(f)的反博里叶变换。

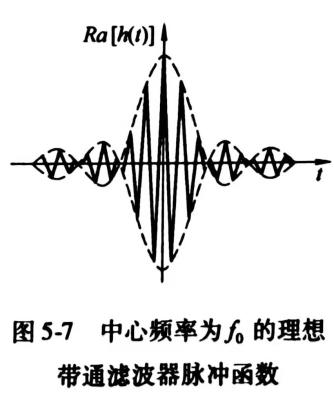

       h(t)也称为脉冲函数,因为如果滤波器的输入端为陡直脉冲激励,其具有平坦频谱,则滤波器输出信号正好与此函数相一致。图5-7所示为图5-6中的矩形带通滤波器的脉冲函数。该信号的数学表达式为

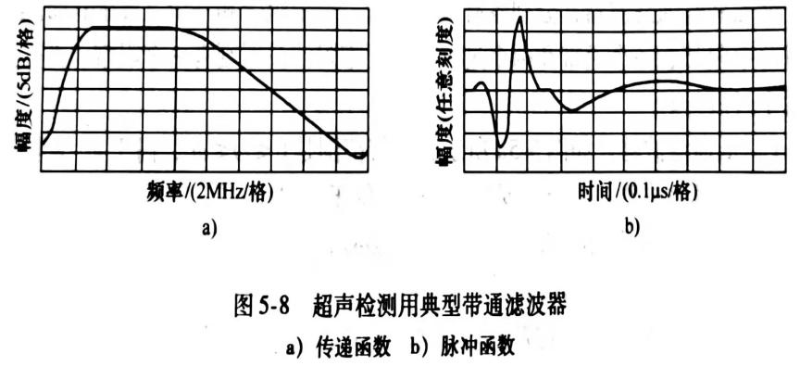

从有理性角度而言,该脉冲函数似乎无物理意义,因为它在时间上存在t<0的情况(意味着输出信号产生在输入激励信号出现之前,有违因果律)。实际的滤波器在通带与阻带之间具有平滑的过渡区,其脉冲函数为一时限函数。图5-8为无损检测中用来优化检测灵敏度的典型带通滤波器。

       某些材料中的超声波衰减与频率之间有依从关系,这也可以看做是滤波效应。因此,可以采用材料的传递函数来评价介质的物理和几何特性。
