超声波焊接线有哪几种设计方式?(一)

来源: | 发布日期:2022-02-28
焊接线是超声波直接作用熔化的部分,其基本的两种设计方式:
1.能量导向
2.剪切设计


2.1能量导向

能量导向是一种典型的在将被子焊接的一个面注塑出突超三角形柱,能量导向的基本功能是:集中能量,使其快速软化和熔化接触面。能量导向允许快速焊接,同时获得最大的力度,在这种导向中,其材料大部分流向接触面,能量导向是非晶态材料中最常用的 方法。

能量导向柱的大小和位置取决于如下几点:

1.材料
2.塑料件结构
3.使用要求

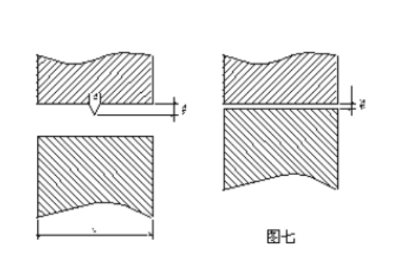

图7所示为能量导向柱的典型尺寸,当使用较易焊接的材料,如聚苯乙烯等硬度高、熔点低的材料时,建议高度最低为0.25mm。当材料为半晶体材料或高温混合树脂时(如聚乙碳),则高度至少要为0.5mm,当用能量导向来焊接半晶体树脂时(如乙缩荃、尼龙),最大的连接力主要从能量柱的底盘宽带度来获得。

微信截图_20220228152134

没有规则说明能量导向应做在塑料件哪一面,特殊情况要通过实验来确定,当两个塑料件材质,强度不同时,能量导向一般设置在熔点高和强度低的一面。

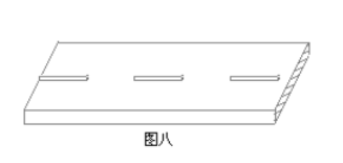

根据塑料件要求(例如水密、气密性、强度等),能量导向设计可以组合、分段设计,例如:只是需要一定的强度的情况下,分段 能量导向经常采用(例如手机电池等),如图8所示。


微信截图_20220228152129
