超声波焊接线有哪几种设计方式?(二)

来源: | 发布日期:2022-02-28
2.2能量导向设计中对位方式的设计

上下塑料件在焊接过程中都要保证对位准确,限位高度一般不低于1mm,上下塑料平行检动位必须很小,一般小于0.05mm,基本的能量导向可合并为连接设计,而不是简单的对接,包括对位方式,采用能量导向的不同连接设计的例子包括以下几种:

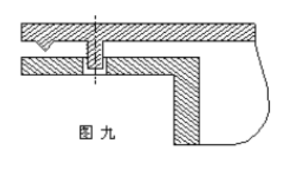

插销定位:图9所示为基本的插销定位方式,插销定位中应保证插销件的强度,防此超声波震断。
微信截图_20220228161936

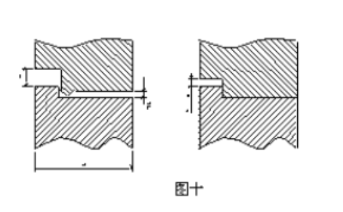

台阶定位:图10所示为基本的台阶定位方式,如h大于焊线的高度,则会在塑料件外部形成一条装饰线,一般装饰线的大小为0.25mm左右,创出更吸引人的外观,而两个零件之间的差异就不易发现。
微信截图_20220228161942

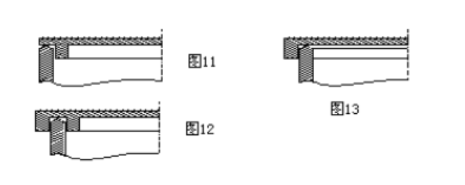

图11所示台阶定位,则可能产生外溢料。图12所示台阶定位,则可能产生内溢料。图13所示台阶定位为双面定位,可防止内外溢料。
微信截图_20220228161948
1.企口定位:如图14所示,采用这种设计的好处是防止内外溢料,并提供校准,材料容易有加强密封性的获得,但这种方法要求保证凸出零件的斜位缝隙,因此使零件更难能可贵于注塑,同时,减小于焊接面,强度不如直接完全对接。

微信截图_20220228161953

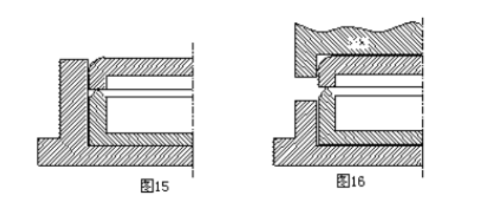

2.底模定痊:如图15所示,采用这种设计,塑料件的设计变得简单,但对底模要求高,通常会引致塑料件的平行移位,同时底模固定太紧会影响生产效果。

3.焊头加底模定位:如图16所示,采用这种设计一般用于特殊情况,并不实用及常用。

微信截图_20220228161959

4.其它情况:

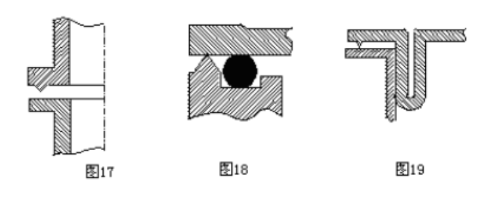

A:如图17所示,为大型塑料件可用的一种方式,应注意的是下支撑模具必须支撑住凸缘,上塑料件凸缘必须接触焊头,上塑料件的上表面离凸缘不能太远,如必要情况下,可采用多焊头结构。
B:如连接中采用能量导向,且将两个焊面注成磨砂表面,可增加摩擦和控制熔化,改善整个焊接的质量和力度,通常磨砂深度是0.07mm-0.15mm。
C:在焊接不易熔接的树脂或不规则形状时,为了获得密封效果,则有必要插入一个密封圈,如图18所示,需要注意的是密封圈只压在焊接末端。图19所示为薄壁零件的焊接,比如热成形的硬纸板(带塑料涂层),与一个塑料盖的焊接。

微信截图_20220228162005
