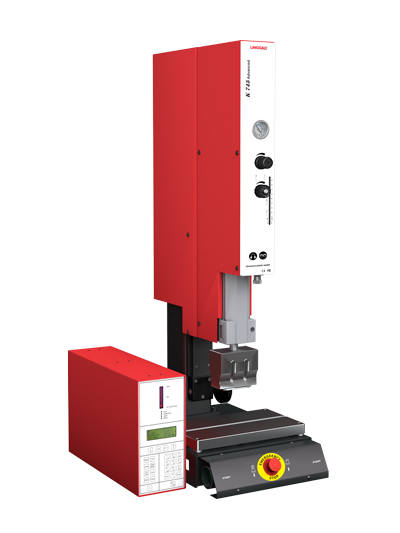

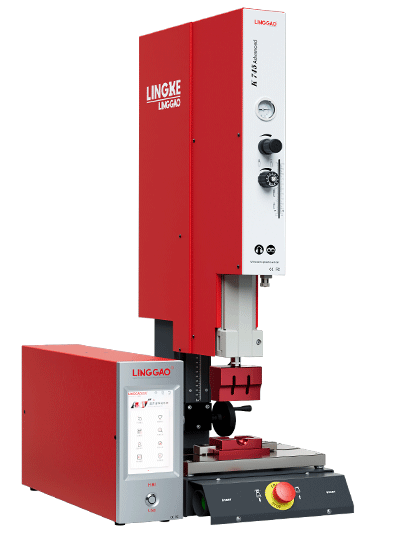

K745 Advanced
35kHz 900W
整机特点:多可加装在特殊使用用途的机器上;独有的机械式行程微调结构;实时测量焊接行程并显示于屏幕;换能器组件快速装夹结构,大大提高生产换线的效率
应用领域:高端医疗器材、3C电子、汽车零件、打印耗材、家用电器、生活用品
服务热线:86-756-8698786
名称 | 参数值 | K745 Advanced |
工作频率 | 35kHz |
![]() |
安全标准 | 本超声波焊接机可整合其它机械使用(符合欧规CE安全标准) | |
启动开关 | 双手启动,紧急停止按钮位于底座前方 | |
传动方式 | 气动作业的双动式气缸,φ40mm | |
传动能量 | 压缩空气 最大7bar,正常6bar,每次行程最大耗气量约8 It.n (6bar时) | |
最大出力 | 745N(空气压力6bar时) | |
最大行程 | 100mm | |

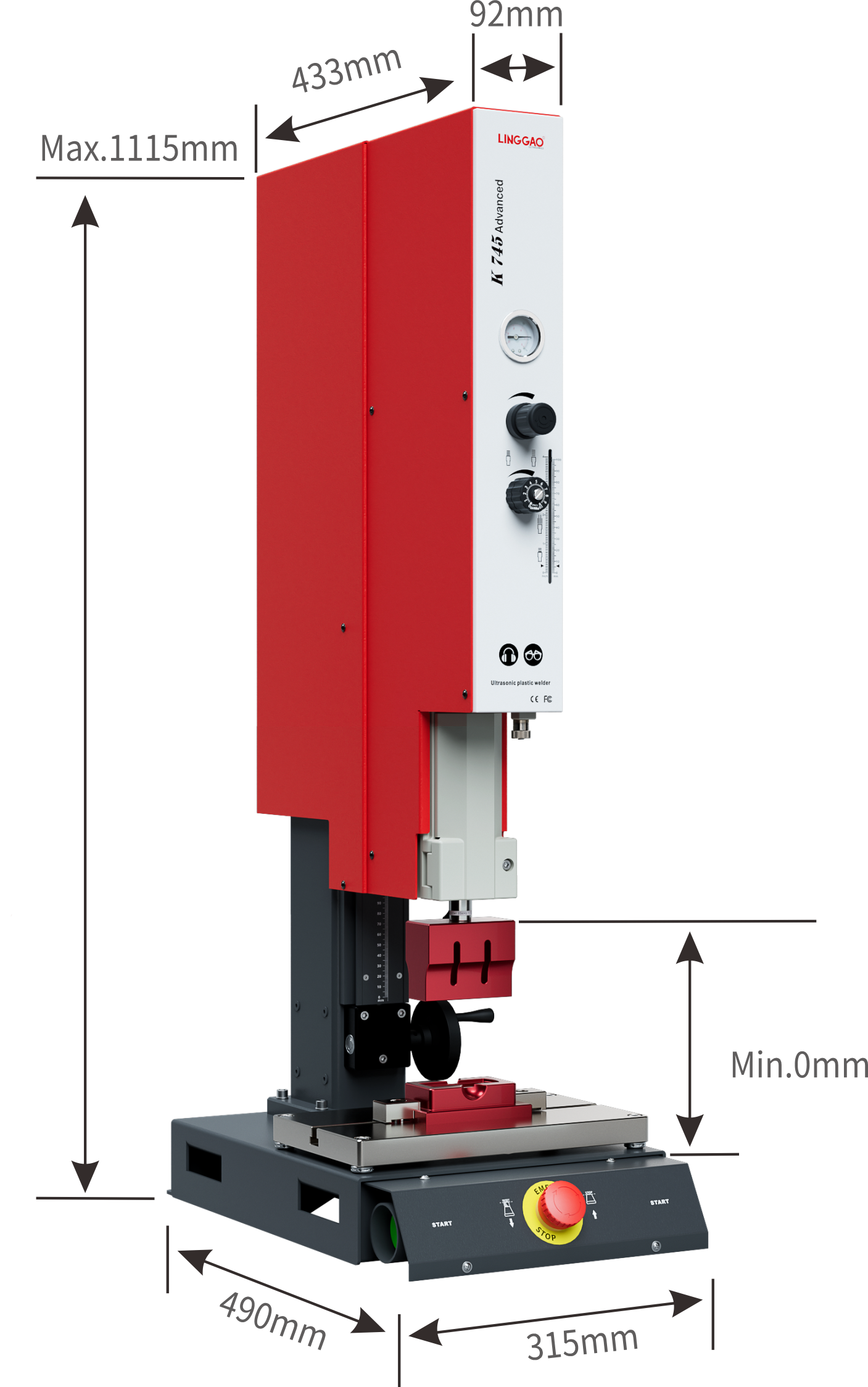

工作范围 | 170mm(由焊头中心至方柱) | |
高度调整 | 180mm(利用高度调整齿轮装置) | |
重量 | 44 kg(不含电箱) | |

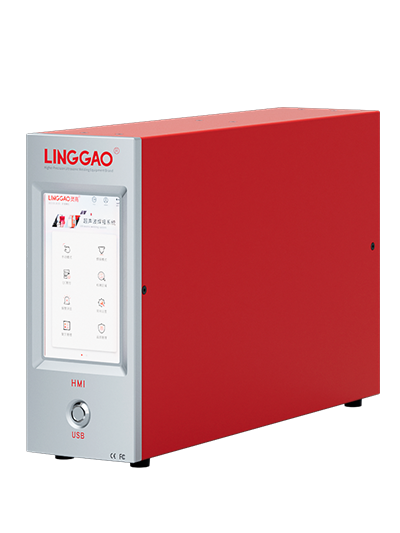

电箱 | ADV 35-900W |
工作频率:35kHz
最大输出力:900W
电源供应:190-265V,单相,50-60Hz
操作模式:时间模式/功率模式/能量模式/超声波停振/行程模式(绝对行程模式/相对行程模式)/触发压力
资料输入:26个按键(含方向键、数字、ON/OFF键)
显示屏:4行×20字LCD屏幕,有背光
数据库:最多可存储99组焊接参数
连接插头:均为D-sub
Pin密码:4位数字锁码,避免参数设定被随意更改
语言:英文/德文/西班牙文/法文/意大利文等
振幅;可调整范围60-100%(单位5%)
尺寸:高280×宽125×长415mm
重量:7.5 kg
工作行程20~100mm,不需调整机身高度,可微调,精密度0.01mm。

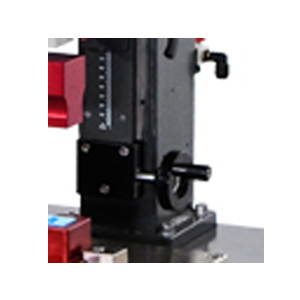

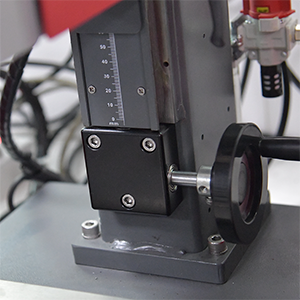

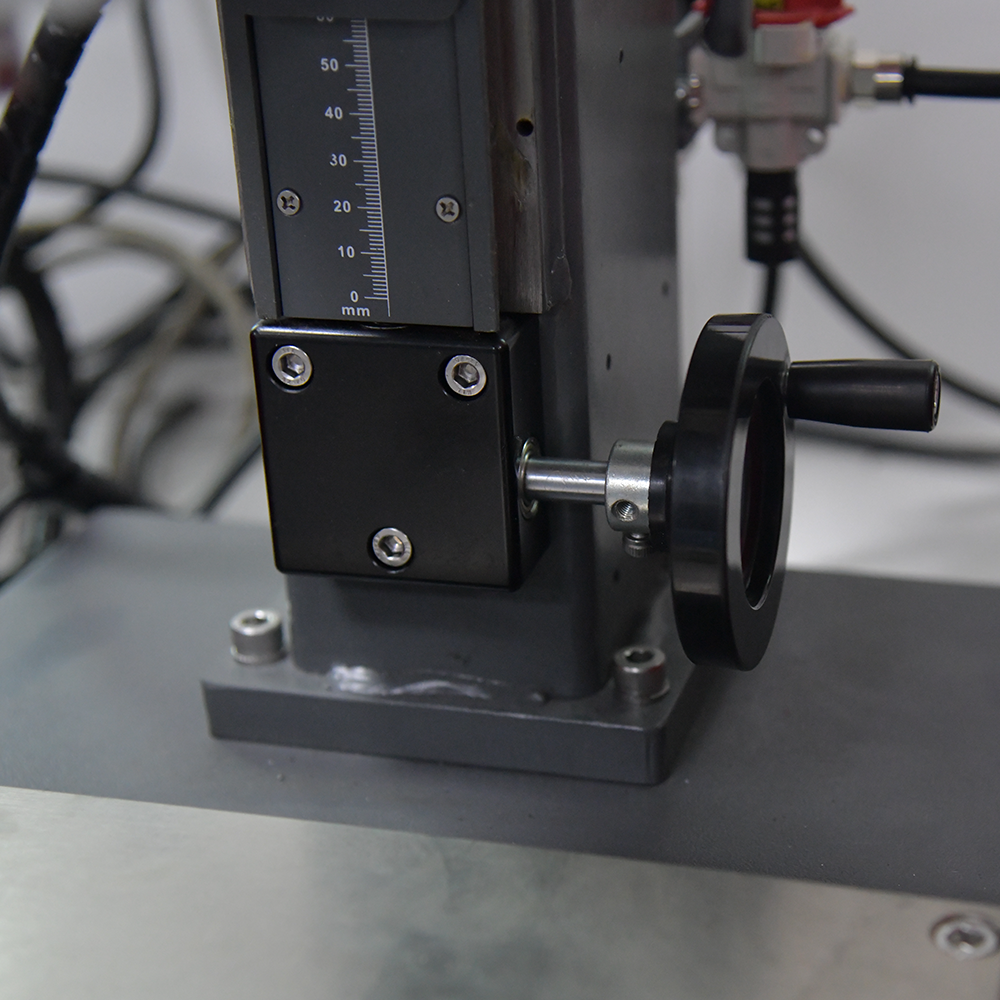

面板设直观目标化焊接行程刻度指示,并设有焊接行程微调机构,可旋转微调焊接行程,旋转一周上升或下降1mm。微调旋钮圆周镭射100等分刻度和数字,可目视化微调的行程,微调精度0.01mm。
机柱可调距离170mm。
换能器连接方式可360度旋转对位,易取出安装设计,保护盖固定仅需一颗螺丝即可固定。
高精度直线滑块,可同时承受上下左右方向的负荷

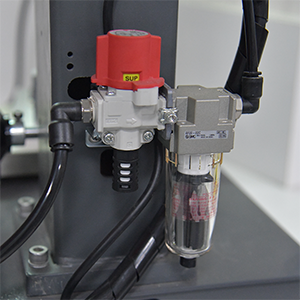

含有气压源开关及滤水设备
立柱规格80*100mm,可加装于自动化焊接线上。
安全的双按钮开关及紧急停止开关,符合CE安全规定。
固定底模,采用大型工作母机方式T型槽固定;在水平板4个角落有水平调整功能的4颗螺丝;优质模具钢水平板,强度高,精度高
