超声波焊接机
  • 20kHz 2000/3000W K3000 Plus 灵高超声波塑焊机
20kHz 2000/3000W K3000 Plus 灵高超声波塑焊机

20kHz系列

频率:20kHz;功率:2000W / 3000W

焊接模式:时间模式/能量模式/超声波停振/行程模式(绝对行程模式/相对行程模式)/行程触发/压力触发/再发振

整机特点:数位式五段压力分布控制;可选购PC连接套件;参数资料储存导出;可选配扫码焊接;MES对接系统(可选购)


在线咨询

服务热线:86-756-8698786

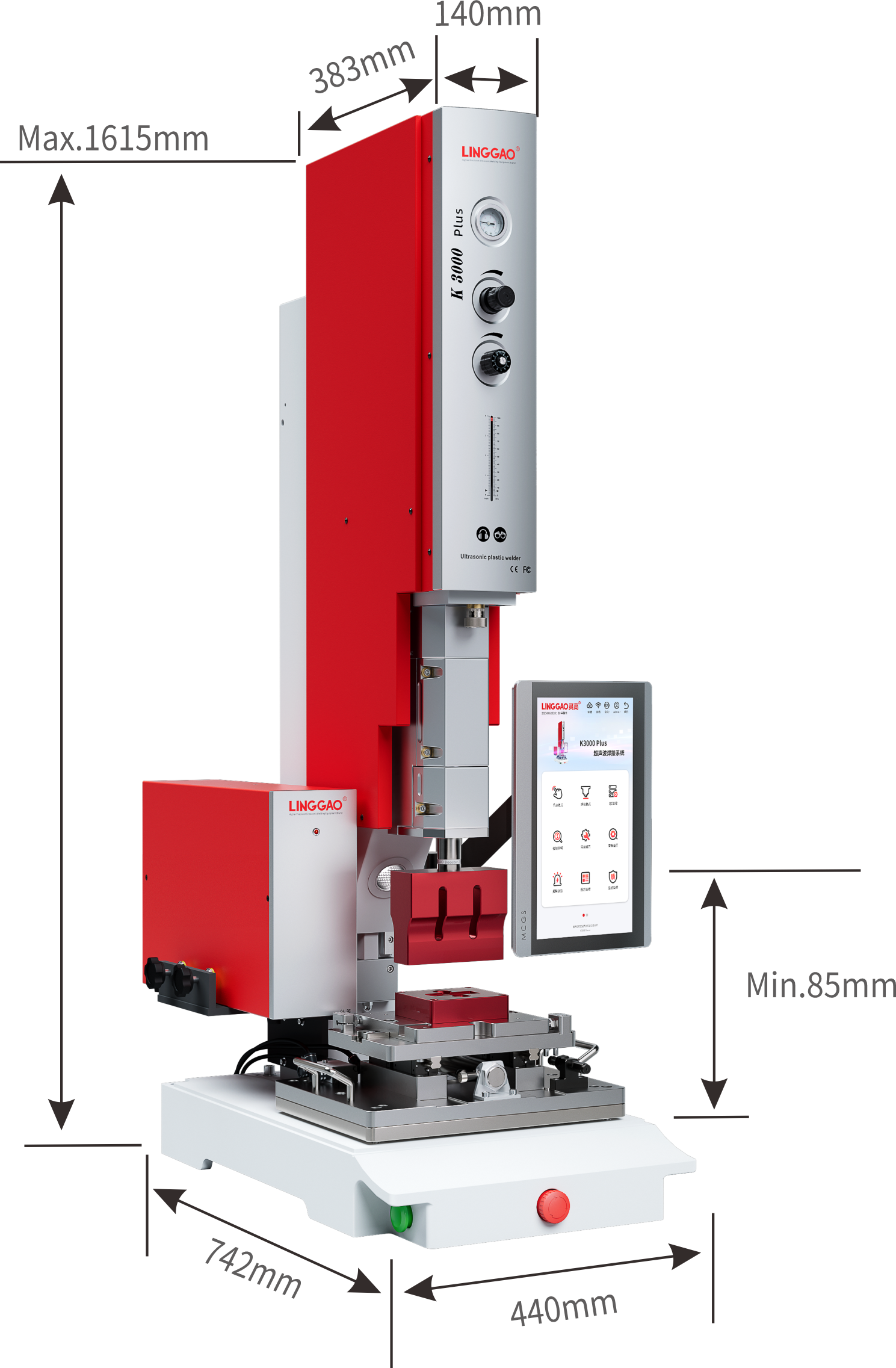

产品规格 Product specification

名称 参数值 K3000 Plus
超声波频率 20kHz
resource/images/56477d41301a437dac2081286a84be16_4.jpg
安全标准 本超声波焊接机可整合其它机械使用(符合欧规CE安全标准)
启动开关 双手启动,紧急停止按钮位于底座前方
传动方式 气动作业的双动式气缸,φ80mm
传动能量  最大7bar,正常6bar
最大出力 3000N(空气压力6bar时)
最大行程 100mm
工作范围 293.5mm(由焊头中心至方柱)
高度调整 Min.85mm
重量 157 kg(含电箱)
电箱 SV 20-2000W/3000W

  • 超声波频率:20kHz

  • 超声波功率:2000/3000W

  • 电源供应:220V±10%AC,单相50-60Hz

  • 操作模式:时间模式/能量模式/超声波停振/行程模式(绝对行程模式/相对行程模式)/行程触发/压力触发/再发振

  • 行程精度:10μm,时间精度1ms

  • 焊接记录:20万条,良品/不良品记录区分

  • 数据库:最多可存储199组焊接参数

  • 物联功能:RS485/USB2.0,打印机输出

  • Pin密码:4位数字锁码,避免参数设定被随意更改

  • 语言:中文/英文等

  • 压力分布控制:可编程多段高精度压力分布设置

产品特点 product Features

  • 01 工作行程20~100mm,不需调整机身高度。可微调,精密度10μm
  • 02 机头下压前有6mm设计安全开关防止压伤操作人员,20mm设有下降缓冲
  • 03 使用Ø80mm双动式气缸,机身可调高度293.5mm,6bar空气压力时有3000N下压力
  • 04 抱合式燕尾槽带锁紧结构,很大程度的减轻焊头下压后仰缺陷及下压/回升机械偏移缺陷
  • 05 独立射灯照明,助力焊接或调模精准度
  • 06 换能器连接方式可360度旋转对位,易取出安装设计,保护盖固定仅需一颗螺丝即可固定
  • 07 更换焊头无需每次调整水平,因为水平调整在底座上,而底模也固定在底座上。也不需垫铜片调水平
  • 08 增幅器可更换扩大比,以便不同材质焊接需不同振幅
