灵高-高精度超声波焊接机
  • K3000 High End 灵高超声波塑焊机
  • K3000 High End 灵高超声波塑焊机
  • K3000 High End 灵高超声波塑焊机

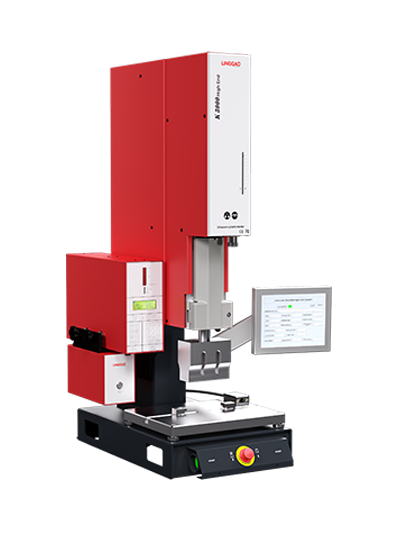

K3000 High End 灵高超声波塑焊机

K3000 High End

K3000 High End 灵高超声波塑焊机高度指示采用高精度电子尺实时测量(分辨率0.005mm);可监控工件成品品质,减少人工品检,提高工作效率。

在线咨询

服务热线:86-756-8698786

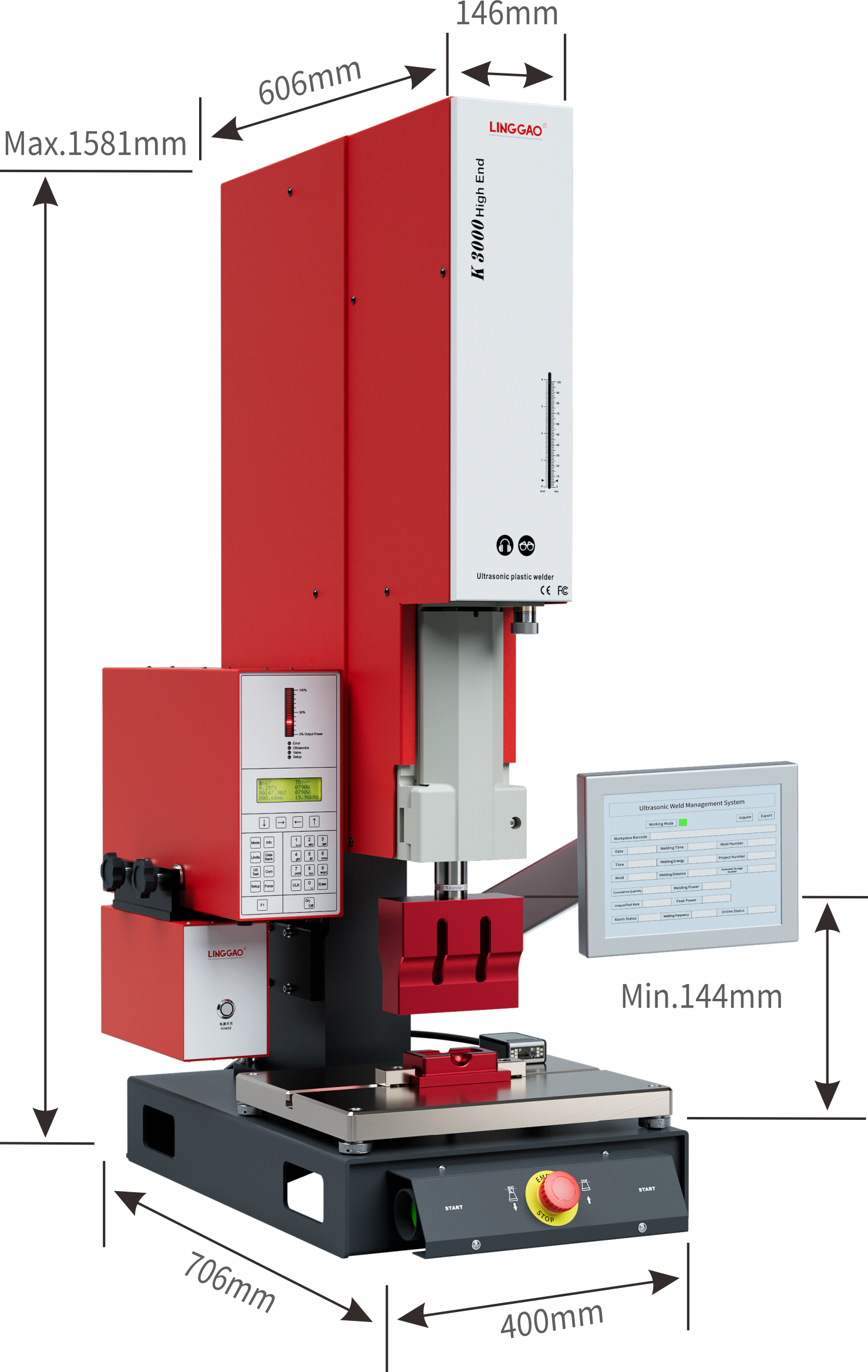

产品规格 Product specification

名称 参数值 K3000 High End
操作频率 20kHz resource/images/a469596446d647ee901e5a177f1e99a2_2.jpg
安全标准 本超声波焊接机可整合其它机械使用(符合欧规CE安全标准)
启动开关 双手启动,紧急停止按钮位于底座前方
传动方式 气动作业的双动式气缸,φ80mm
传动能量 压缩空气 最大7bar,正常6bar
最大出力 3000N(空气压力6bar时)
最大行程 100mm
工作范围 212mm(由焊头中心至方柱)
高度调整 280mm(利用高度调整齿轮装置)
重量 122 kg(不含电箱)
电箱 HE 20-1500W/2000W/3000W

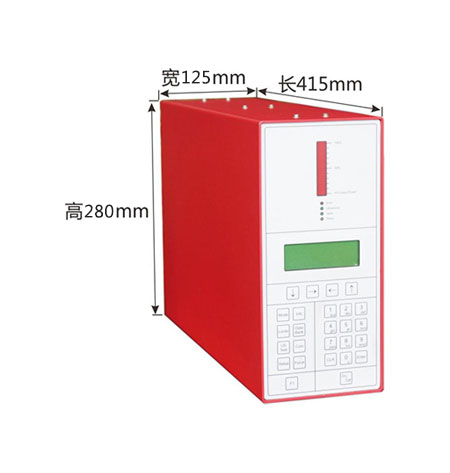

灵高ADV电箱
  • 操作频率:20kHz:19700-20150Hz

  • 最大输出力:2000/3000W

  • 电源供应:190-265V,单相,50-60Hz

  • 操作模式:时间模式/功率模式/能量模式/超声波停振/行程模式(绝对行程模式/相对行程模式)触发压力/段差模式/参数资料导出、MES对接系统(可选购)

  • 资料输入:26个按键(含方向键、数字、ON/OFF键)

  • 显示屏:4行×20字LCD屏幕,有背光

  • 数据库:最多可存储99组焊接参数

  • 连接插头:均为D-sub

  • Pin密码:4位数字锁码,避免参数设定被随意更改

  • 语言:英文/德文/西班牙文/法文/意大利文等

  • 振幅;可调整范围60-100%(单位5%)

  • 尺寸:高370×宽127×长415mm

  • 重量:8 kg

产品优点 product advantages

  • resource/images/a469596446d647ee901e5a177f1e99a2_6.png

    工作行程20~100mm,不需调整机身高度

  • 灵高产品优点

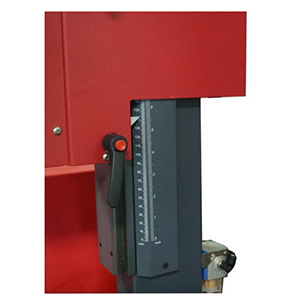

    面板显示工作行程0~100mm,并有微调制动,一圈1mm,精密度达0.01mm,刻度尺显示方便调整。

  • 灵高产品优点

    机柱可调距离204mm。

  • 灵高产品优点

    换能器连接方式可360度旋转对位,易取出安装设计,保护盖固定仅需一颗螺丝即可固定。

  • 灵高产品优点

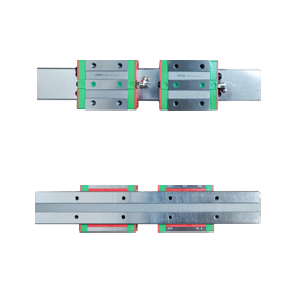

    使用HIWIN(上银)线性滑轨升降顺畅,工作时不偏移,不后仰,比一般培林內置导桿或冲床式升降机构更精密。

  • 灵高产品优点

    含有气压源开关及滤水设备

  • K3000 High End灵高超声波塑焊机立柱

    立柱规格120*190mm,可加装于自动化焊接线上。

  • 产品优点6.jpg

    安全的双按钮开关及紧急停止开关,符合CE安全规定。

  • 灵高产品优点

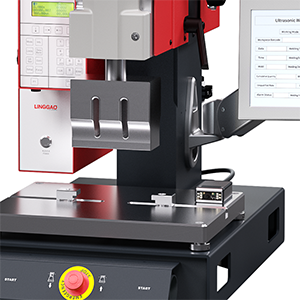

    固定底模,采用大型工作母机方式T型槽固定;在水平板4个角落有水平调整功能的4颗螺丝。

产品特点 product Features

  • 01 工作行程20~100mm,不需调整机身高度。可微调,精密度0.01mm
  • 02 机头下压前有6mm设计安全开关防止压伤操作人员,20mm设有下降缓冲
  • 03 使用Ø80mm双动式气缸,机身可调高度220mm,6bar空气压力时有3000N下压力
  • 04 抱合式燕尾槽带锁紧结构,很大程度的减轻焊头下压后仰缺陷及下压/回升机械偏移缺陷
  • 05 面板显示工作行程0~100mm,并有微调制动,一圈1mm,精密度达0.01mm,刻度尺显示方便调整
  • 06 换能器连接方式可360度旋转对位,易取出安装设计,保护盖固定仅需一颗螺丝即可固定
  • 07 更换焊头无需每次调整水平,因为水平调整在底座上,而底模也固定在底座上。也不需垫铜片调水平
  • 08 增幅器可更换扩大比,以便不同材质焊接需不同振幅

自主研发实力以研发和创新展示核心实力

灵高研发实力
灵高技术团队与客户一起开发产品,驻地客户公司,从产品设计初期,通过产品材质,结构,焊线等需求,提供优良的应用方案。
灵高研发实力
广东省工程技术中心,拥有30余名30多年经验的研发团队,和北京理工大学产学研合作,致力推动超声波焊接设备核心技术的创新!
灵高研发实力
掌握机械结构高精度设计,声频、射频技术,嵌入式技术等核心技术,自主研发,荣获发明专利、实用新型专利等知识产权170多项。

联系我们 contact us

灵高客服

专注多款焊接机研发应用

  • 超声波焊接机
  • 超声波塑焊机
  • 手持焊接机

欢迎拨打咨询热线,我们为您量身配置!

全国招商代理热线:86-756-8698786

推荐产品

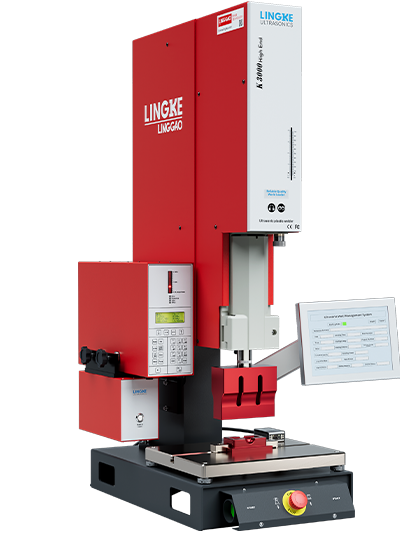

K3000 High End 灵高超声波塑焊机
