超声波焊接机
  • 灵高超声波塑料焊接机 20kHz 1500/2000/3000W K3000 Easy

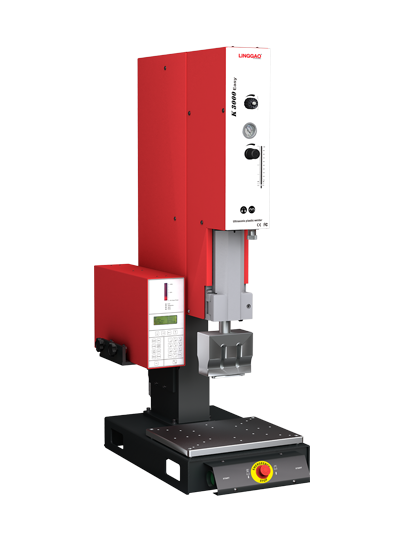

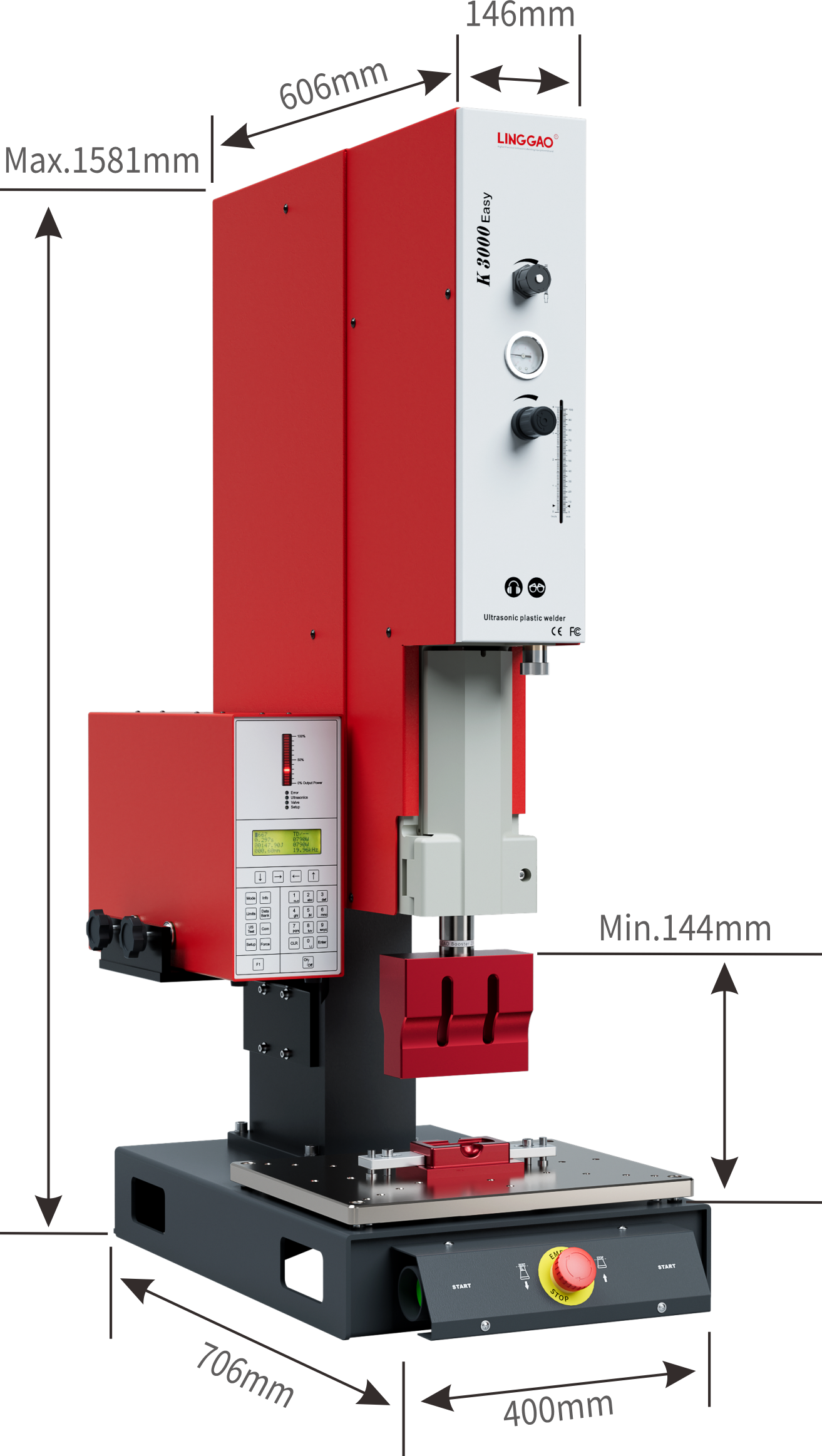

灵高超声波塑料焊接机 20kHz 1500/2000/3000W K3000 Easy

20kHz系列

频率:20kHz;功率:1500/ 2000 / 3000W

焊接模式:时间/功率/超声波停振/软启振

整机特点:多国语言选择;三种操作模式;电磁  传感行程调整,精密度0.01mm;可加装在特殊使用用途的机器上;焊头频率显示功能;可储存99组焊接参数


在线咨询

服务热线:86-756-8698786

产品规格 Product specification

名称 参数值 K3000 Easy

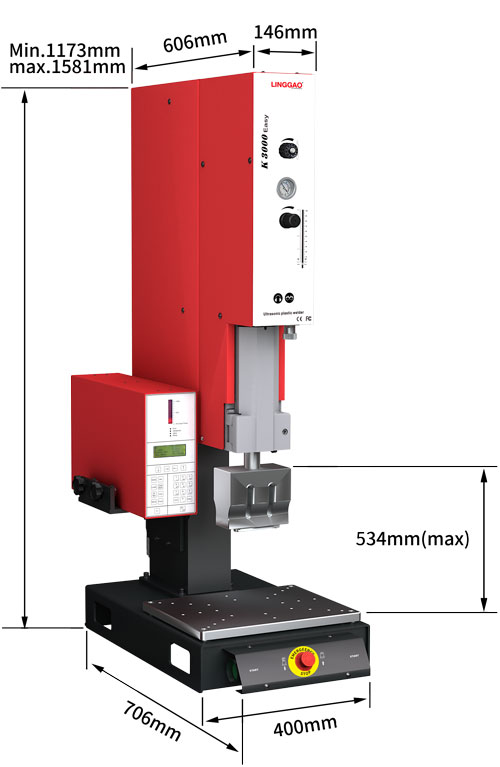

超声波频率 20kHz resource/images/b2dfaa823c9145bbba5fb96af3f4b23e_6.jpg
安全标准 本超声波焊接机可整合其它机械使用
启动开关 双手启动,紧急停止按钮位于底座前方
传动方式 气动作业的双动式气缸,φ63mm
空压力需求  最大7bar,正常6bar
最大出力 3000N(空气压力6bar时)
最大行程 100mm
工作范围 318.8mm(由焊头中心至方柱)
高度调整 Min.144mm
重量 122 kg(含电箱)

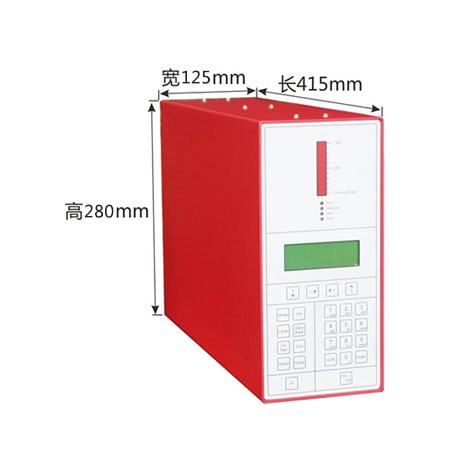

搭配电箱 STD 20-1500W/2000W/3000W
  • 超声波频率:20kHz

  • 超声波功率:1500/2000/3000W

  • 电源供应:220V±10%AC,单相50-60Hz

  • 操作模式:时间/功率/超声波停振/软启振

  • 资料输入:26个按键(含方向键、数字、ON/OFF键)

  • 显示屏:4行×20字LCD屏幕,有背光

  • 数据库:最多可存储99组焊接参数

  • 连接插头:均为D-sub

  • Pin密码:4位数字锁码,避免参数设定被随意更改

  • 语言:英文/德文/西班牙文/法文/意大利文等

  • 振幅;可调整范围60-100%(单位5%)

产品优点 product advantages

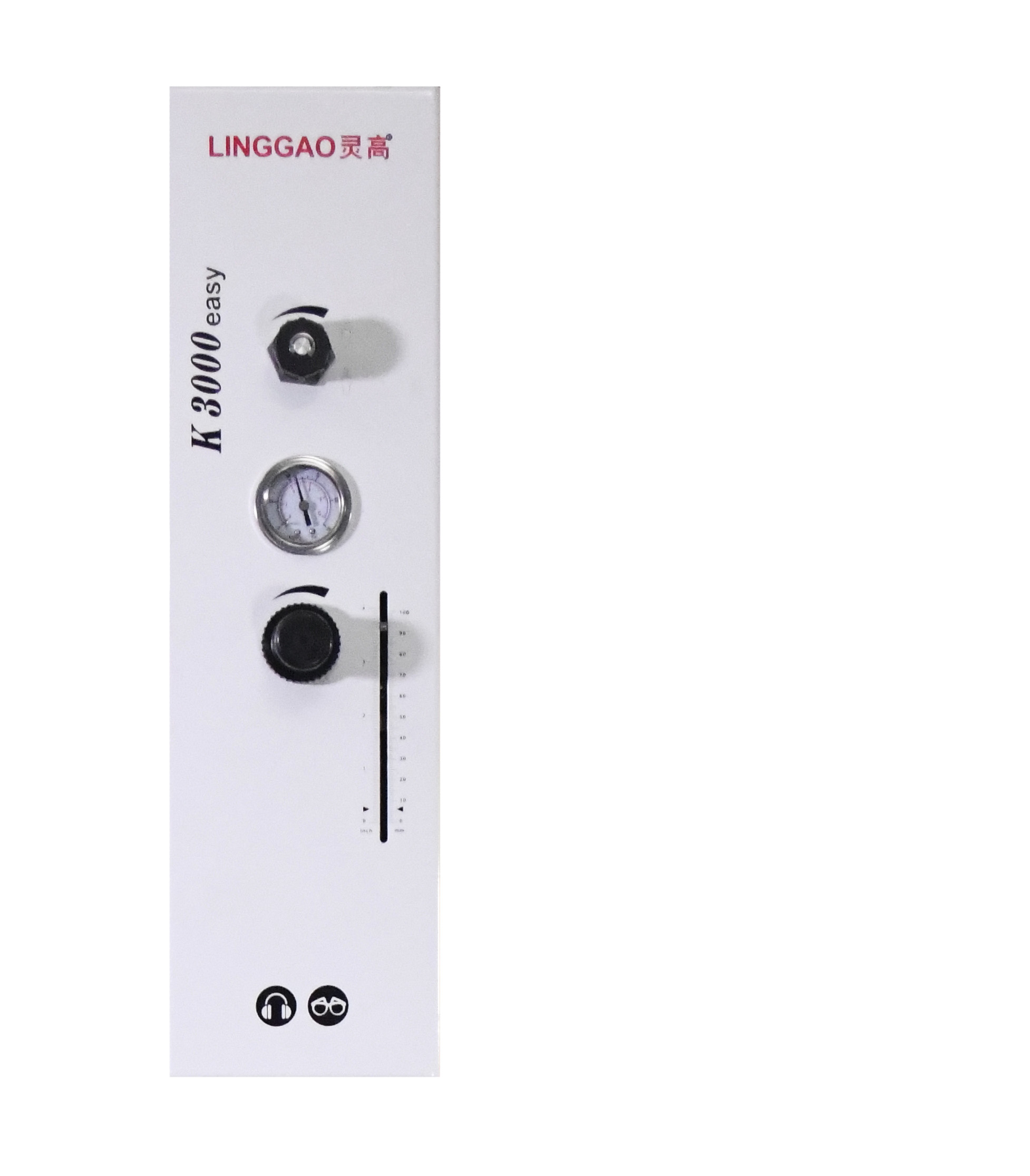

  • resource/images/2491ae0c0dd94065bca4f4ae310f6b84_28.jpg

    工作行程20~100mm,不需调整机身高度,可微调,精密度0.01mm。

  • 灵高产品优点

    面板设直观目标化焊接行程刻度指示,并设有焊接行程微调机构,可旋转微调焊接行程,旋转一周上升或下降1mm。微调旋钮圆周镭射100等分刻度和数字,可目视化微调的行程,微调精度0.01mm。

  • 灵高产品优点

    机柱可调距离220mm。

  • 灵高产品优点

    换能器连接方式可360度旋转对位,易取出安装设计,保护盖固定仅需一颗螺丝即可固定。

  • 灵高产品优点

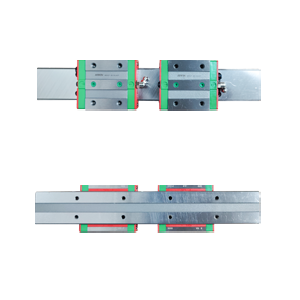

    精密耐高荷重线性滑轨,下降焊接不晃动

  • 灵高产品优点

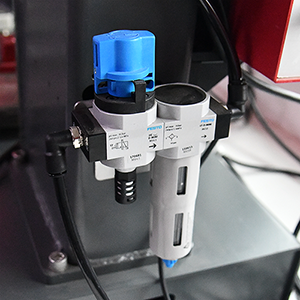

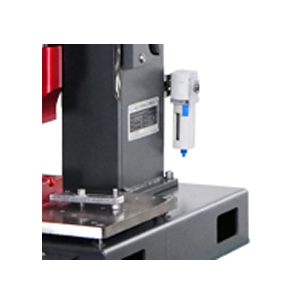

    含有气压源开关及滤水设备

  • K3000Easy 灵高超声波塑焊机立柱

    立柱规格120*190mm,可加装于自动化焊接线上。

  • 灵高产品优点

    安全的双按钮开关及紧急停止开关,符合CE安全规定。

  • resource/images/2491ae0c0dd94065bca4f4ae310f6b84_30.jpg

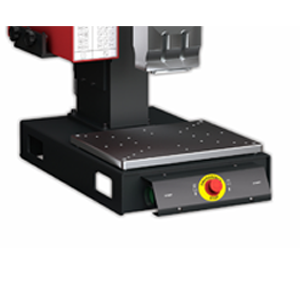

    四点式底座设计,配备有调整螺丝, 可快速调整底模⽔平;优质模具钢水平板,强度高,精度高

产品特点 product Features

  • 01 工作行程20~100mm,不需调整机身高度,精密度0.01mm,附上停点限制开关
  • 02 机头下压前有6mm设计安全开关防止压伤操作人员,20mm设有下降缓冲
  • 03 使用Ø63mm双动式气缸,机身可调高度220mm,6bar空气压力时有3000N下压力
  • 04 抱合式燕尾槽带锁紧结构,很大程度的减轻焊头下压后仰缺陷及下压/回升机械偏移缺陷
  • 05 面板显示工作行程0~100mm,并有微调制动,一圈1mm,精密度达0.01mm,刻度尺显示方便调整
  • 06 换能器连接方式可360度旋转对位,易取出安装设计,保护盖固定仅需一颗螺丝即可固定
  • 07 更换焊头无需每次调整水平,因为水平调整在底座上,而底模也固定在底座上。也不需垫铜片调水平
  • 08 增幅器可更换扩大比,以便不同材质焊接需不同振幅
