影响超声加工速度有哪些?

来源: | 发布日期:2022-03-18

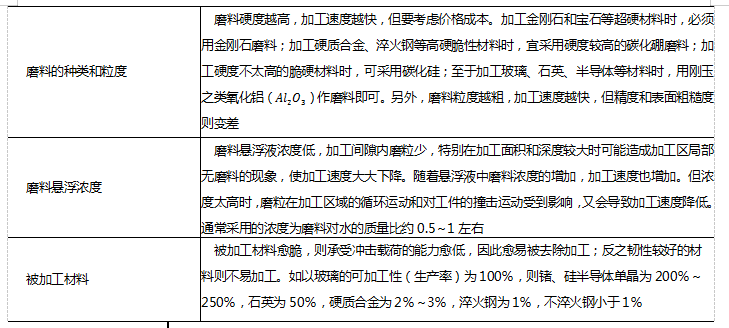

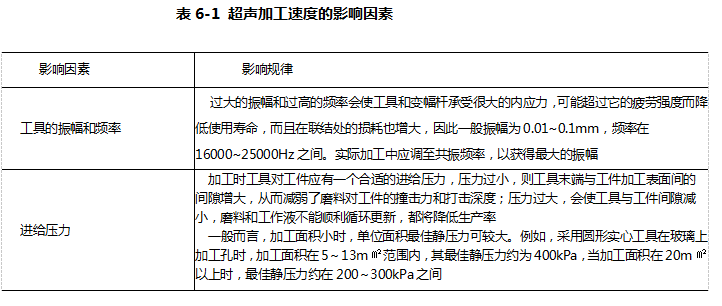

影响加工速度的主要因素有工具振动频率,振幅,工具和工件间的静压力,磨料的种类和粒度,磨料悬浮液的浓度,供给及循环方式,工具与工件材料,加工面积,加工速度等,如表6-1所示。

56

①加工速度及其影响。加工速度是指单位时间内去除材料的多少

②加工精度及其影响因素。超声加工的精度,除受机床、夹具精度影响之外,主要与磨料粒度、工具精及其磨损情况、工具横向振动大小、加工深度、被加工材料性质等有关。一般加工孔的尺寸精度可达±(0.02~0.05)mm。

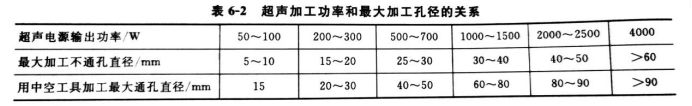

a.  孔的加工范围。在通常加工速度下,超声加工最大孔径和所需功率的大致关系见表6-2。一般超声加工的孔径范围约为0.1~90mm,深度可达直径的10~20倍以上。

7

b .加工孔的尺寸精度。当工具尺寸一定时,加工出孔的尺寸将比工具尺寸有所扩大,加工出孔的最小直径Dmin约等于工具直径Dt,加所用磨料磨粒平均直径d的两倍。

 ③表面质量及其影响因素。超声加工具有较好的表面质量,不会产生表面烧伤和表面变质层。

超声加工的表面粗糙度也较好,一般可在Ra1~0.1μm之间,取决于每粒磨粒每次撞击工件表面后留下的凹痕大小,它与磨料颗粒的直径、被加工材料的性质、超声振动的振幅以及磨料悬浮工作液的成分等有关。

当磨粒尺寸较小、工件材料硬度较大、超声振幅较小时,加工表面粗糙度将得到改善,但生产率则随之降低。

磨料悬浮工作液体的性能对表面粗糙度的影响比较复杂。实践表明,用煤油或润滑油代替水可使表面粗糙度更有所改善。
