一文带你了解超声波焊接的细节流程

来源: | 发布日期:2021-12-15

超声波塑料焊接机在工作时的过程和原理通过一段文字介绍是远远不够的,今天灵高超声波就以图文的方式带大家更深入地了解超声波焊接



K3000 High End灵高超声波塑料焊接机焊接视频

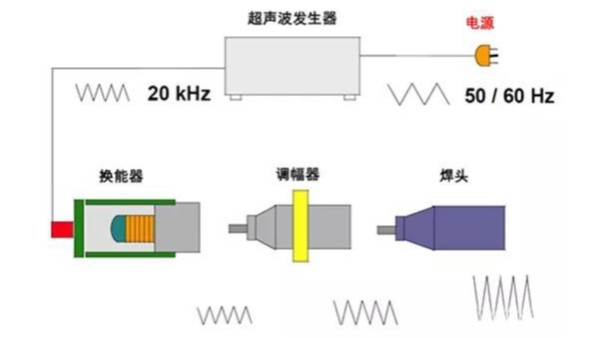

超声波焊接的工作原理原理是通过超声波发生器将50/60赫兹电流转换成15、20、30或40千赫兹电能,被转换的高频电能通过换能器再次被转换成为同等频率的机械运动,随后机械运动通过一套可以改变振幅的调幅器装置传导到焊头。


一文带你了解超声波焊接的细节流程

超声波焊接振动能量的产生

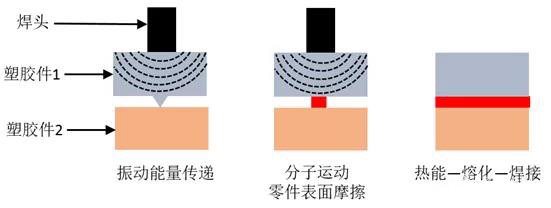

焊头将接收到的振动能量传导到待焊接塑胶件的界面,在该区域,振动能量被通过摩擦方式转换成热能,将塑料熔化,振动停止后维持在塑胶件上的短暂压力使两塑胶件以分子连接方式凝固为一体。


一文带你了解超声波焊接的细节流程

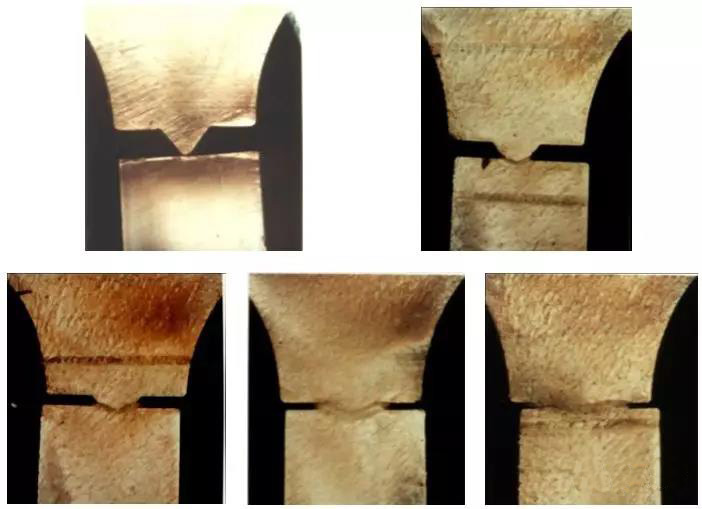

超声波焊接时两个塑胶件从接触,到熔化,到焊接成一体的实物剖面图如所示。


超声波焊接实物剖面图-一文带你了解超声波焊接的细节流程
