超声波塑料焊接中导熔线设计的好处有哪些?

来源: | 发布日期:2021-12-15
超声波焊接时,两个塑胶件的初始接触面积必须足够小以集中能量,同时减少塑料熔化和熔合所需的总体能量。导熔线(或称导熔线柱、超声线)即是这样的一种结构,是在一个塑胶件焊接界面上凸起的三角形柱,顶端越尖越好,基本作用是将振动能量聚集在三角形的尖端,其后累积的热量在整个焊接界面形成均匀的塑料熔流。


超声波塑料焊接中导熔线设计的好处有哪些?


导熔线的好处包括:

1、增加焊接的强度,减少虚焊。导熔线利于两个塑胶件的熔合,提高焊接的强度。同时,使用导熔线的超声波焊接如果发生虚焊,则两个塑胶件之间会出现断差,很容易发现虚焊的缺陷、继而避免虚焊的产生;而没有导熔线的超声波焊接如果发生了虚焊,则很难通过外观进行辨别。

2、减少溢料,提高外观。导熔线使得焊头与塑胶件的接触时间缩短,因此较少溢胶。另外,由于焊接区域变小避免材料堆积而减少溢胶。通过合理的导熔线及焊接结构设计,超声波焊接可以具有高品质的外观。


超声波塑料焊接中导熔线设计的好处有哪些?


3、减少振幅。导熔线使得超声波焊接在满足焊接质量的前提下,需要较小的焊接能量,继而可以减小焊接振幅。

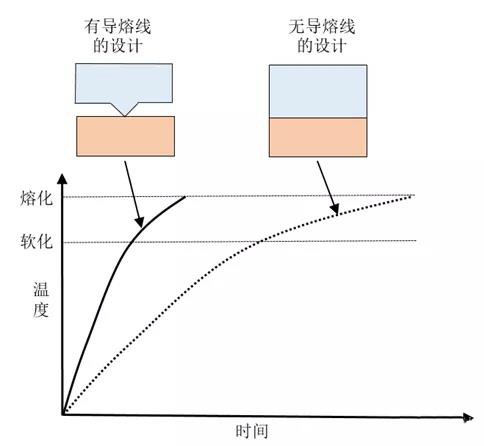

4、缩短焊接时间。导熔线减少塑料熔化和熔合所需的总体能量,继而缩短焊接时间,下图显示了无导熔线的焊接时间与有导熔线的焊接时间对比,使用导熔线的焊接塑料更早熔化和熔合成一体。同时,焊接时间的缩短有助于避免塑胶件长时间焊接而引起的过焊问题。


超声波塑料焊接中导熔线设计的好处有哪些?

无导熔线与有导熔线的焊接时间对比
