一文带大家认识超声磨削,一起来看看!

来源: | 发布日期:2022-03-14

磨削是零件获得高尺寸精度、低表面粗糙度的主要方法,因此被广泛应用在机械加工中。但是,由于产品质量要求的不断提高和材料的不断更新,尤其是一些难加工材料的大量使用,使得普通磨削中经常出现的砂轮堵塞和磨削烧伤现象更加突出。国内外的大量研究和试验结果证明,在磨削加工中引入超声振动,可以有效地解决砂轮堵塞和磨削烧伤问题,提高磨削质量和磨削效率。

超声磨削装置

根据砂轮的振动方向,超声磨削装置可分为纵向振动超声磨削装置,弯曲振动超声磨削装置和扭转振动超声磨削装置三种类型。下面分别予以介绍。

(1)纵向振动超声磨削装置

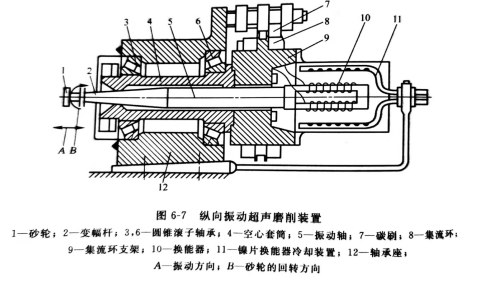

用于小孔磨削的纵向振动超声磨削装置如图6-7所示。

砂轮与砂轮座的连接方法有以下两种:

① 粘接法,采用环氧树脂将砂轮与砂轮座粘接起来。如果粘接不完全,起主要作用的砂轮的外圆表面就不产生振动,即使能振动起来,也会由于严重的发热,或者产生高音啸叫,顷刻间粘接部分就会脱落下来。

② 烧结法,将砂轮材料直接压注在砂轮座上,然后烧结成一体。这种方法不会产生粘接法中存在的问题,但砂轮座消耗量大。

微信截图_20220314165813

(2)弯曲振动超声磨削装置

用于平面和外圆磨削的弯曲振动超声磨削装置如图6-8所示。指数形变幅杆的输入端与振动轴连接在一起。指数形变幅杆的输出端与砂轮座、砂轮连接在一起。换能器、变幅杆以及振动轴均做纵向振动。空心套筒安装在振动轴的两个位移节点上。采用圆锥滚子轴承,可以使空心套筒在摩擦及振摆都比较小的情况下进行回转。这样,超声振动系统(不含砂轮)就能在回转的同时进行纵向振动。

砂轮在换能器、振动轴和变幅杆的共振频率处以一次、二次…弯曲振动形态发生共振。砂轮通过砂轮座与变幅杆连接起来,并与其他零件装配在一起,构成弯曲振动超声磨削装置。

微信截图_20220314165819

(3)扭转振动超声磨削装置

将超声磨削应用在螺纹、齿轮或成形表面的磨削加工中,其振动方向必须施加在砂轮的回转方向(圆周方向)上,即扭转振动方向。否则,不但不会获得良好的加工效果,反而会降低加工精度,这种装置称为扭转振动超声磨削装置。

以上介绍的三种装置中,都是让砂轮产生超声频振动。实际上,在大批量生产中,还可以让工件产生超声频振动,砂轮不振动。这种装置可以有效地解决砂轮更换、循环水密封、碳刷和集流环在高速旋转条件下工作的可靠性问题。
