扭转振动超声钻孔装置的类型有下面几种。

① 采用铁氧体扭转振动换能器的超声振动钻孔装置。

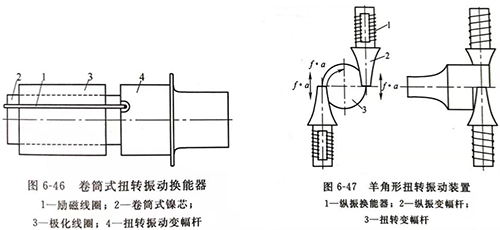

② 釆用卷筒磁致伸缩扭转振动换能器的超声钻孔装置，如图6-46所示。

③ 采用羊角形扭转振动超声钻孔装置，如图6-47所示。

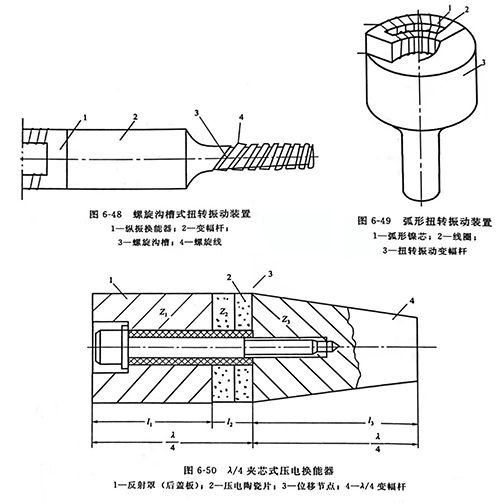

④ 采用螺旋沟槽式扭转振动超声钻孔装置，如图6-48所示。

⑤ 采用弧形镍芯的扭转振动超声钻孔装置，如图6-49所示。

羊角形扭转振动超声钻孔装置使用的纵向振动换能器有磁致伸缩换能器和夹芯式压电换能器两种，为了缩小超声钻孔装置的体积，提高换能器的电声转换效率，增加变幅杆的放大倍数，省去一套循环小冷却装置。可采用λ/4 夹芯式压电换能器，如图6-50所示。图6-50左边由两片压电陶瓷片和反射罩（也称后盖板）组成λ/4换能器，右边为λ /4变幅杆，二者采用螺钉压紧方式连接在一起。

λ/4变幅杆的位移节点设置在变幅杆的输入端，此处振幅为零，同时又可作为换能器的安装平面。

在选择反射罩、压电陶瓷片及变幅杆材料时，应注意使其声阻抗Z()满足以下条件：
