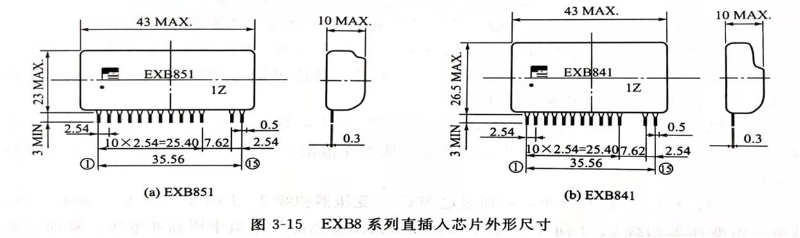

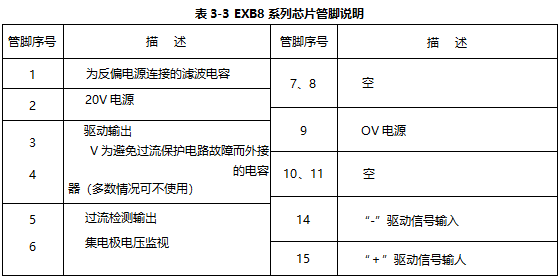

随着电力电子器件的发展，特别是IGBT的发展和成熟，使得开关式放大器的输出功率提高很多。IGBT是一种MOS管与双极型晶体管结合的产物，既有MOS管开关频率高（40~50kHz)，驱动简单等优点，又有双极型晶体管导通压降小、耐压高、抗冲击能力强等优点。最大功率输出可以达到5kW，是理想的超声波放大器件。下面以日本富士产品EXB841为例加以介绍。EXB8系列直插式芯片外形尺寸见图3-15，管脚说明见表3-3，EXB841内部电路框图如图3-16所示，额定参数和运行条件可参考其使用手册。

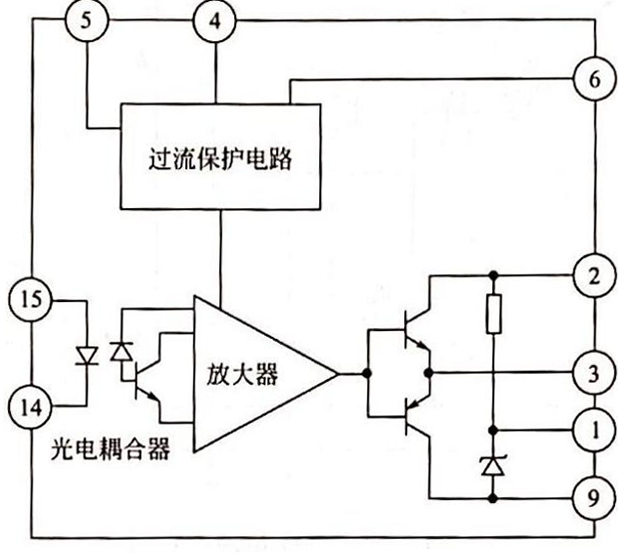

图3-16EXB841内部电路框图

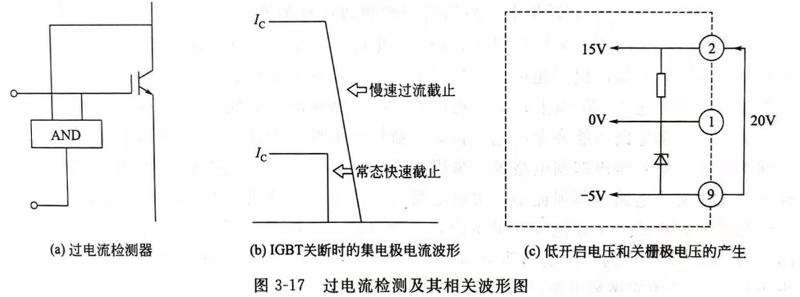

IGBT通常只能承受10μs的短路电流，所以必须有快速保护电路。EXB841内设有电流保护电路，根据驱动信号与集电极之间的关系检测过电流，其检测电路如图3-17(a)所示。如果发生过电流，驱动器的低速切断电路就慢速关断IGBT(<10μs的过流不响应），从而保证IGBT不被损坏。如果以正常速度切断过电流，集电极产生的电压尖脉冲足以破坏IG-BT，关断时的集电极波形如图3-17(b)所示。

IGBT在开关过程中需要一个15V电压以获得低开启电压，还需要一个－5V关栅电压

以防止关断时的误动作，这两种电压（15V和－5V)均可由20V供电的驱动器内部电路产生，如图3-17(c)所示。

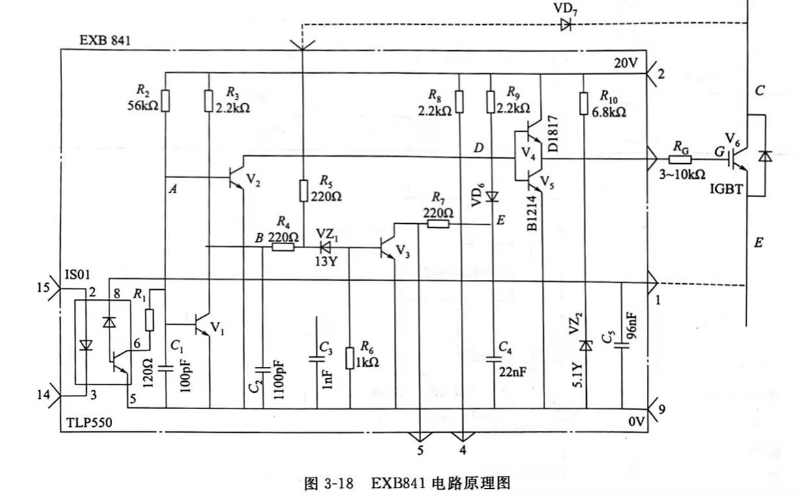

图3-18是EXB841的电路原理图，图中EXB841由放大部分、过流保护部分和5V电压基准部分组成。放大部分由光电耦合器IS01(TLP550)、 、 、  和、 、 、 组成，其中IS01起隔离作用， 是中间级，和 组成推挽输出。

过流保护部分由 、 、 、 和 、 、 、 、 、 、 、 、 等组成。它们实现过流检测和延时保护功能。EXB841的脚6通过快速二极管 接至IGBT的集电极，显然它是通过检测电压  的高低来判断是否发生短路。5V电压基准部分由 、 和 组成，既为驱动IGBT提供－5V反偏压，同时也为输入光电耦合器IS01提供负电源。
