晶体管超声波放大器(三)
来源: | 发布日期:2022-10-11

需要说明的是,由于开关管存储时间的影响12,用这种方式调节输出功率时,在零输出与最小实际输出之间有一跳变,换句话说,在输出的低端不能作连续调节。


c.调节工作周期:这种方法是让开关管间歇地工作,即工作一段时间(称工作期)后休止 一段时间(称休止期)。工作期里的输出功率为一定值,休止期内则无输出。因而输出的平均功率将随工作期的长度而变。用一定的方法来控制工作期的长短,就可使输岀功率得到调节。图3-12绘出了这种方式的输出波形。


②桥式功率放大器。开关模式功率放大器除了上面讲到的丁类放大器外,还有桥式功率放大器。桥式功率放大器又可分成半桥式功率放大器和全桥式功率放大器两种形式。

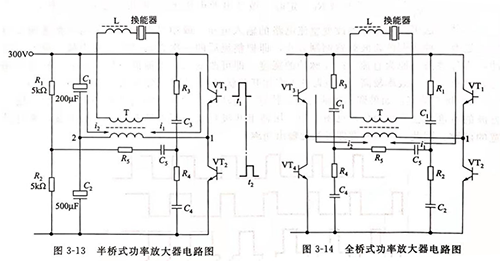

半桥式功率放大器工作原理如图3-13所示,图中05 、06 为桥平衡电阻;0708 为桥臂电容;0910 11为桥开关管吸收电路元件,其值可通过实验调整。桥与负载,两者通过变压器T连接。工作原理如下。


13时刻,14 电平触发导通,15通过16 至变压器初级1、2向电容08 充电,同时07上的电荷向15和变压器T初级放电。从而在输出变压器T次级感应一个正半周脉冲电压。


13时刻,17 被触发导通,18通过电容07、变压器初级2、1向17充电。而08的电荷也经由变压器初级2、1向17放电。在变压器次级感应一个负半周脉冲电压,从而完成一个工作频率的周期波形。



灵高超声波



全桥式功率放大器原理如图3-14所示,如果将图3-14与图3-13相比,图3-14中19 、20 两只功放管代替了图3-13中的07 08 。由15 171920四只功率放大管组成了一个电桥,当1520同时被触发导通时,电流1615→变压器的初级→20到地。这时在输出变压器次级感应出一个正半周波形电压。当1917同时被触发导通时,电流18经由19→变压器初级→17 到地。这时在变压器次级感应出一个负半周波形电压,从而完成了一个周期波形的电压。



灵高超声波
