众所周知，金刚石是世界上已知的物质中硬度最高的，天然钻石、人造聚晶金刚石、大颗粒人造单晶金刚石组成了金刚石家族，除了这个家族外，立方氮化硼、碳化硼等硬度较高的物质也属于超硬材料的范畴。它们的共同特点是高硬度、高脆性，都适于用磨料冲击超声进行加工。下面重点介绍磨料冲击超声加工技术在金刚石拉丝模加工工艺中的重要作用。

(1)磨料冲击超声加工设备

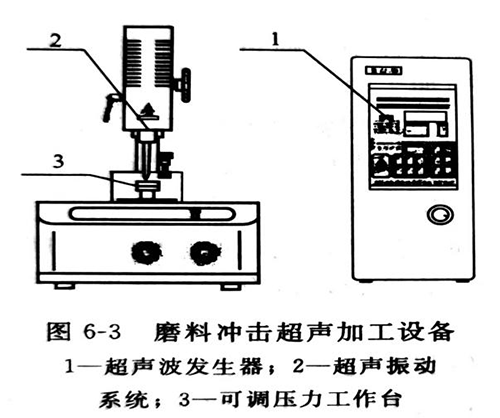

用于制作金刚石拉丝模的磨料冲击超声加工专用设备如图6-3所示，该设备由超声波发生器、超声振动系统、可调压力工作台所组成。由于所用磨料为金刚石磨料，比较贵重，故在其设备上不设置磨料循环系统，使磨料得到充分利用后再予以更换，以免造成浪费。在加工过程中可以通过定时增添少量磨料的方法保持磨料的加工能力，当加工区污染严重时要及时清洗，更换新鲜磨料后再进行加工。

磨料冲击超声加工设备一般是以功率的大小进行分类，如：15W、50W、150W, 200W、300W等。还可以设备性能进行分类，如普通超声加工机、半自动超声加工机、全自动超声加工机、电火花超声复合超声加工机等。加工时可根据拉丝模规格选择合适的加工设备。

(2)金刚石拉丝模孔形

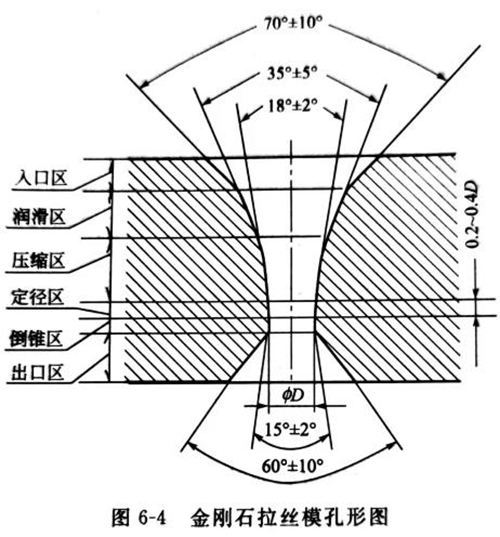

金刚石拉丝模孔形是由入口区、润滑区、工作区、定径区、倒锥区、出口区等六个不同角度的区域组成的变曲面形状(图6-4),各区域之间呈圆滑过渡连接。其中,工作区、定径区、倒锥区最为重要，最终抛光粗糙度要达到 ,孔径精度达到微米级, 有些特殊的金刚石模具精度要求达到亚微米级。由于金刚石的硬度非常高，利用磨料冲击超声加工逐步逼近拉丝模成品尺寸，并进行一定时间抛光后，可以使其内孔表面粗糙度和加工精度都达到要求。
