超声波埋植螺母导致塑胶件破裂的原因有哪些?(一)

来源: | 发布日期:2021-12-06

上一篇超声波埋植螺母塑胶孔破裂现象中介绍了塑胶件破裂的相关内容,接下来灵高超声波就来试着讨论一下发生这种现象的原因及防范措施。

一、塑料螺丝柱内孔直径是否过小

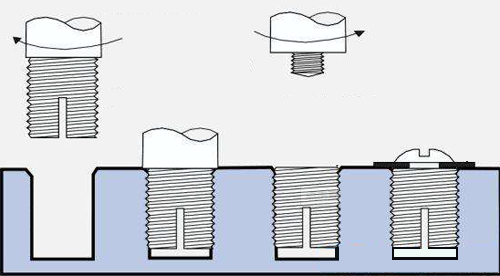

        一般超声波埋植螺丝会有意制造一些倒钩的螺纹,让零件挤入内孔时可以承受一定的拉出能量,而这些倒钩之间的空隙也可以让挤压的塑胶多余部分得到释放。若螺丝内孔直径过小,被挤出的塑胶溢出且超过倒钩螺纹可承受的最大值,从而造成塑胶柱膨胀,在中断部分出现破裂现象。


超声波埋植螺母导致塑胶件破裂的原因有哪些?(一)


二、塑料螺丝柱的壁厚是否过薄

        超声波工作是一边施加压力、一边进行高频震动,让震动转移至埋植螺丝,然后产生热能并融化与埋植螺丝接触的塑胶,压力只是为了将埋植螺丝顺利挤压进入已经融化的塑胶孔中。但是在热能还未完全融化塑胶前,塑胶孔还是得承受来自超声波焊头的一定的压应力,如果塑胶孔壁厚太薄就会无法承受压力而破裂。此时可以考虑降低焊头下降的速度及减轻其压力。比较好的塑胶柱壁厚设计至少要比埋植零件的半径大才行。


超声波埋植螺母导致塑胶件破裂的原因有哪些?(一)


三、塑料螺丝柱的深度

        由于埋植螺丝有一部分是使用压力挤压进去的,所以必须要在塑胶螺丝孔的底部预留一定的空间来承受因为挤压而溢出的塑胶。

四、塑胶柱螺丝孔导角
  螺丝柱内孔前缘必须设计导角,用以固定并导正埋植螺丝于螺丝孔上。


超声波埋植螺母导致塑胶件破裂的原因有哪些?(一)
