超声波技术中变幅杆的应用

来源: | 发布日期:2022-05-16
一、变幅杆种类
在超声技术应用关键中,变幅杆的作用关键有两个。一是起振幅变大或聚能作用,另一是阻抗匹配作用,使超声能量由超声波换能器能够更好地向负载传送。

在高韧性超声运用中,如生产加工、焊接、粉碎、浸锡以及他层面,变幅杆主要是振幅变大和聚能作用。在这种运用中,规定变幅杆有尽量大的放大系数,再依据不一样的运用来挑选别的主要参数。当负载是液态或是液态与固态颗粒混合物时,负载转变小,又不需另加静工作压力。这时候,对输入电阻特效规定不高,能够选用简易梯状变幅杆,它便于生产加工,并且在同样总面积指数下放大系数较大。当负载是固态时,如超声生产加工、焊接等。

35c5ed303f8549f889f941f6418f47d0_4

在工作中时都要加一定静工作压力,并且负载也持续转变,因此变幅杆的规定除要有充足大的放大系数外,还需要工作可靠性高、有充足大的弯折劲度,这时可以用悬链形、指数值形或别的复合型形变幅杆。当不规定大的放大系数时,最好是选用锥形变幅杆,因其弯折劲度大,工作中可靠性较高,并且机械加工制造便捷。

在一些独特运用场所,规定变幅杆尾端的震动速率非常大,每节变幅杆不可以达到M和都大的规定,这时选用二节半波长的变幅杆串连构成。在清理和大规模浸锡时,应运用变幅杆的的匹配电阻作用,常见倒锥型复合型变幅杆。

35c5ed303f8549f889f941f6418f47d0_6

二、变幅杆原材料的挑选
对变幅杆原材料的规定
1.在输出功率范畴内原材料的耗损小;
2.疲劳极限高,声阻抗率小;

3.便于机械加工制造。

灵高超声波起源于1993年,致力于超声波塑焊高端技术应用,集于研发技术、产品制造 、销售、服务、全产业链自制的工业超声波技术机器和系统供应商。公司拥有104台CNC加工设备,为客户供应中山超声波焊接机、江门超声波焊接机、阳江超音波设备配件等、根据厂家需求定制非标设备,会和顾客一起从最开始的生产规划逐渐,寻找最好的生产工艺流程和生产线设备。长期以来,产品广泛运用在塑料、医疗器械、3C电子、汽配行业等多个领域。为海内外各大企业,提供高品质。  超声波焊接设备  及行业应用方案。未来,我们将继续发挥资源、技术、市场等多方面的优势䟡砺前行,引领中国超声波塑焊接技术发展。

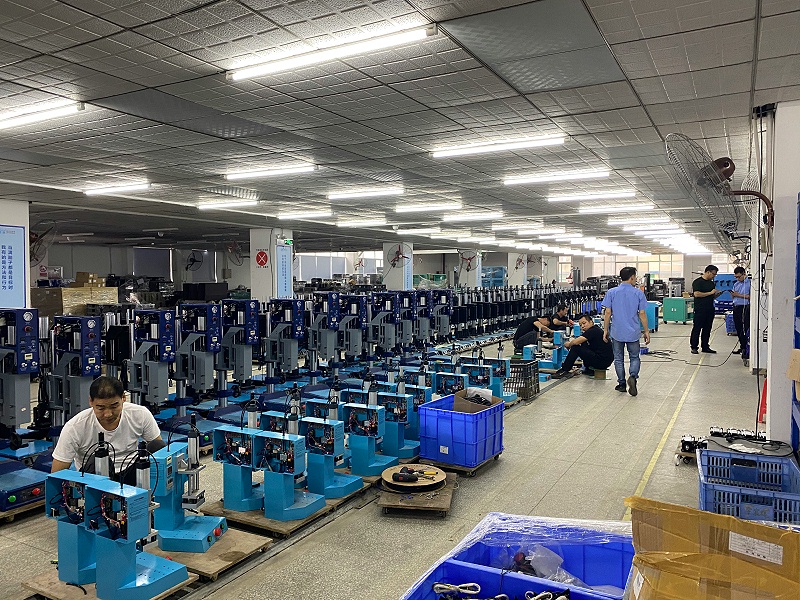

灵科超声波图片
