超声波焊接机系统组成和特点是什么?

来源: | 发布日期:2022-04-12

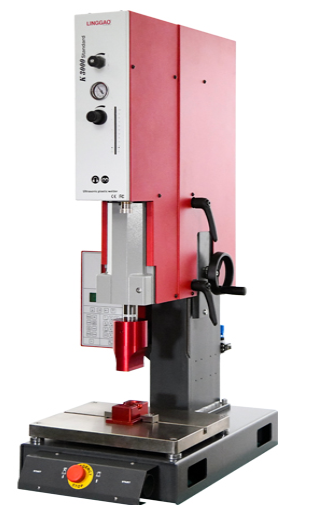

超声波焊机利用高频振动波传输到两个需要焊接的物体表面,使两个物体表面在压力下相互摩擦,形成分子层之间的熔合。超声波焊机可分为自动焊机、半自动超声波焊机和手动焊机。对于现代企业来说,自动化水平越高,越有利于企业装配线的生产,因此自动焊机的使用是企业未来的趋势。那么,一套完整的超声波系统包括什么呢?

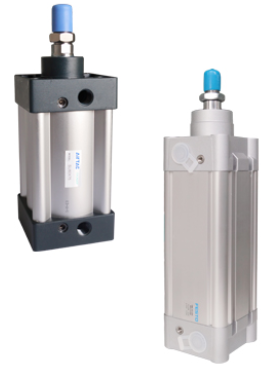

1、气缸,首先需要一部分为需要焊接的橡胶部件提供压力,使其熔合在一起,如气缸。工作时,冲程气缸首先由空气压缩机驱动,驱动超声波传感器振动系统上下移动。在中小功率超声波焊接中,根据焊接需要调整动力压力。

1649725970(1)

2、超声波发生器,也被称为超声波电子箱,用于将大功率交流平率信号传输到模具中,并匹配谐振频率。它将从连接的电源电压中产生所需的超声频率高压。所有与焊接过程相关的数据都被准确地测量和评估。发生器保护振动系统免受过载影响,保持振幅(焊头移动)恒定,补偿焊头振动行为。
3、传感器,传感器是电气和机械环境之间的利用反向压电效应将电振动转化为机械纵向振动,并将其传输到变幅杆和焊头中。
4、变幅杆常被称为变幅杆Booster,它可以扩大或缩小传感器产生的振幅。由于变幅杆安装在零结点,变幅杆可以通过零结点固定在超声波焊机上,以避免振动臂偏移和焊接力传递。
5、焊接模具,又称焊头,作为一种真正的主动焊接模具,用于放置固定的橡胶部件,将机械振动传递到焊接部件,使高频振动摩擦准确地传递到橡胶部件的焊接表面。

6、超声波焊接机是指在焊缝中按材料连接的方式相互连接。

1649724738

灵高超声波起源于1993年,致力于超声波塑焊高端技术应用,集于研发技术、产品制造 、销售、服务、全产业链自制的工业超声波技术机器和系统供应商。公司拥有104台CNC加工设备,为客户供应中山超声波焊接机、江门超声波焊接机、阳江超音波 设备配件等、根据厂家需求定制非标设备,会和顾客一起从最开始的生产规划逐渐,寻找最好的生产工艺流程和生产线设备。长期以来,产品广泛运用在塑料、医疗器械、3C电子、汽配行业等多个领域。为海内外各大企业,提供高品质超声波焊接设备及行业应用方案。未来,我们将继续发挥资源、技术、市场等多方面的优势䟡砺前行,引领中国超声波塑焊  技术发展。
