这里介绍一种典型的纵向振动缺齿式超声锯床。

（1）主要技术参数

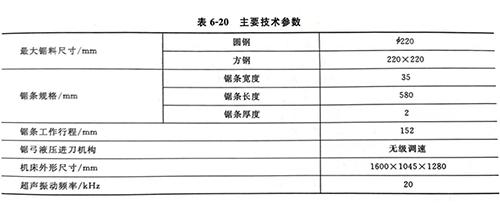

纵向振动缺齿式超声锯床的主要技术参数如表6-20所示。

（2）主要用途

超声锯床主要用来冷锯各种金属材料，可以锯割直径在220mm以内的圆料和边长在220mm以内的方料，也可锯割其他同样尺寸的型钢。当材料断面较小时，可将几件安装在一起进行锯割。

（3）主要结构

超声锯床由一电动机经过齿轮减速而使锯条做往复运动，其进刀运动由液压系统控制。

① 床身。床身呈箱形结构，在它的两侧壁上虽有较大的洞口，但因有加强肋，仍相当牢固。床身下部是冷却液池，储存液压油的蓄油池和床身铸在一起。机床主要部件都安装在床身上，床身上面开有T形槽，供安装和调整虎钳之用，使锯条工作时获得最有利的锯料位置。

② 锯弓。锯弓的导轨沿滑枕的导轨滑动。如果导轨磨损，可调节它的镶条螺钉，进行补偿。
