珠海超声波铆接质量的光学和机械评估(下)

来源: | 发布日期:2021-09-25

上一篇文章对珠海超声波铆接质量的光学和机械进行了部分评估,接下来继续分析。

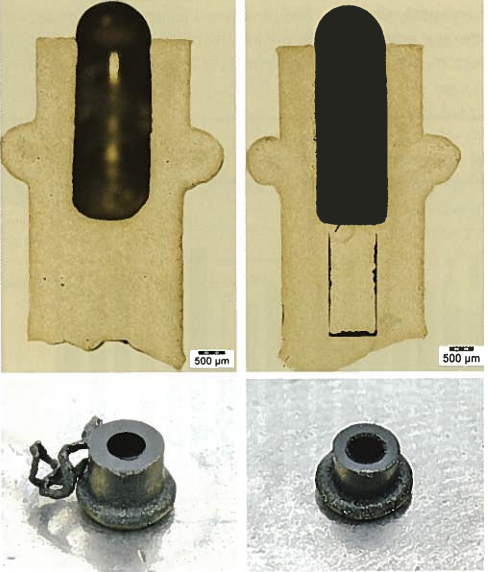

在参数优化过程中,几何体1经常表现出材料从胎圈(下图中左边部分)产生,对光学性能产生负面影响,并导致强度降低。由于超声波电极尖端的材料置换,管内形成的熔体压力对萌芽有着至关重要的影响,尤其是在使用低粘度材料(如PA66)时。由于基材的粘度较高,只有在使用bw振幅和高接合力矩(例如,振幅10μm,接合力600N)时,才可以进行整形,而无需萌芽。然而,较高比例的冷整形会导致压缩胎圈产生微裂纹。此外,在这些参数组合下,产生的连接时间急剧增加。

珠海超声波铆接质量的光学和机械评估(下)

通过螺柱内部的交错孔实现了管状螺柱的进一步优化,从而为声纳管尖端置换的材料创造了额外的体积,从而防止珠状突起(上图中右侧)。

由于管柱的承载横截面保持不变,因此新的内部形状对可达到的断裂强度没有负面影响。新几何图形2已启用在更大的加工窗口内实现完美的光学珠形。对于PA66-GF30,当振幅为20μm,连接力为300N,以及达到460N的断裂力时,达到理想值。所需的连接时间在1.5s的非常经济的范围内。珠海超声波焊接机

珠海超声波铆接质量的光学和机械评估(下)
