影响超声波焊接成功的5个重要因素之焊接系统频率

来源: | 发布日期:2022-05-11
超声波焊接成功的因素有很多,下面我们聊聊其中之一的超声波焊接系统频率。超声波焊接系统其实有多种配置选择,包括不同频率(15kHz-50kHz),不同功率(600W-4800W),以及多种形式,如气动超声波焊接机,伺服超声波焊接机,手持焊接机,非标焊接机,金属超声波焊接机等等。影响超声波焊接成功的因素也很多:模具(包括上焊头和下底模)、频率、材料、焊缝设计、焊接参数和零件注塑等。分享一下5个方面的主要因素。
一、焊接系统频率

典型的超声波焊接系统的频率有15kHz、20kHz、30kHz、35kHz和40kHz。需要根据产品尺寸、内部元器件种类、强度和外观等要求,选择适合的焊接频率。一般可以参考以下几个原则:

1.对于小型和精密的电子产品(内含PCB板以及微电子元件)外壳焊接,使用高频率40kHz焊接机焊接。40kHz焊接机振幅更小,焊接压力也可以最小,能够避免损伤产品内部电子元件。

2.对于小型且有外观要求的产品。采用40kHz焊接机焊接,因振幅和压力小,能够改善外观。

3.对于中等尺寸和大尺寸的零件焊接,采用低频15kHz或者20kHz焊接机。

4.对于较软的材料例如PP,以及刚度较差的薄壁件产品,采用低频大振幅的15kHz焊接机焊接。

5.对于远场焊接,即焊头距离焊缝位置较远,例如大于12mm时,采用低频大振幅的15kHz焊接机焊接。

6.20kHz焊接机适合小型到中等尺寸大多数产品的焊接,也是目前使用最为广泛的超声波频率。

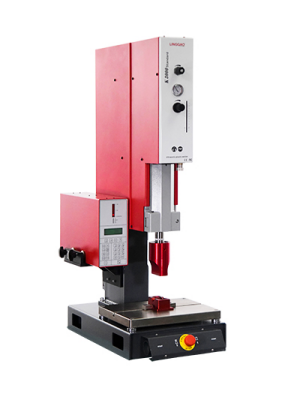

1650262267(1)

灵高超声波起源于1993年,致力于超声波塑焊高端技术应用,集于研发技术、产品制造 、销售、服务、全产业链自制的工业超声波技术机器和系统供应商。公司拥有104台CNC加工设备,为客户供应中山超声波焊接机、江门超声波焊接机、阳江超音波设备配件等、根据厂家需求定制非标设备,会和顾客一起从最开始的生产规划逐渐,寻找最好的生产工艺流程和生产线设备。长期以来,产品广泛运用在塑料、医疗器械、3C电子、汽配行业等多个领域。为海内外各大企业,提供高品质。  超声波焊接设备 及行业应用方案。未来,我们将继续发挥资源、技术、市场等多方面的优势䟡砺前行,引领中国超声波塑焊接技术发展。
