微观组织差异表征

        针对显微组织的频谐表征研究，多数涉及的是伴随蠕变、疲劳、腐蚀等损伤过程的组织改变[46-48]，对于不同热处理转变产物的表征却少有报道。这一点并不难理解，因为损伤的出现，意味着组织结构的演变已经到了一定程度，表征起来相对容易，而对于尚未出现损伤，仅仅是由于热处理工艺的不同造成组织差异的情况，要求表征技术具有很高的灵敏度，能够捕捉到来自于组织结构微小差异造成的信号变化，实施起来要困难得多。

       不同微观组织所引起的声波衰减不同。图8-19a、b是Ti-6Al-4V合金试样A和试样B的宏观组织和微观组织。用带延迟块的10MHz接触式宽带直射纵波平探头进行试验，用时间选通门取出试样A和B的前表面和背面反射信号进行频谱分析，结果如图8-19c所示。可以看出：两试样尺寸相同，前表面反射信号的频谱是近乎相同的，而背面反射信号频谱则相差甚大，对于粗大的微观组织(B)，背散射信号的幅度及频带宽度较之细晶组织(A)要低得多，窄得多。

图8-19  Ti-6Al-4V合金A试样和B试样的比较

a）低倍组织(×30)    b）微观组织(×1000)

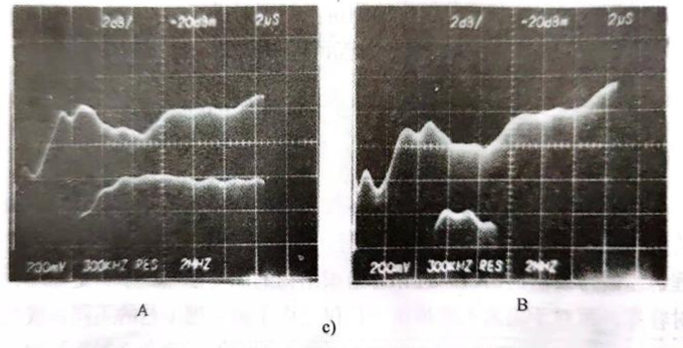

图8-19  Ti-6Al-4V合金A试样和B试样的比较 (续）

c）相应的频谱，x轴：2MHz/格，y轴：2dB/格
