铁氧体换能器的结构和共振公式是什么?

来源: | 发布日期:2022-03-23

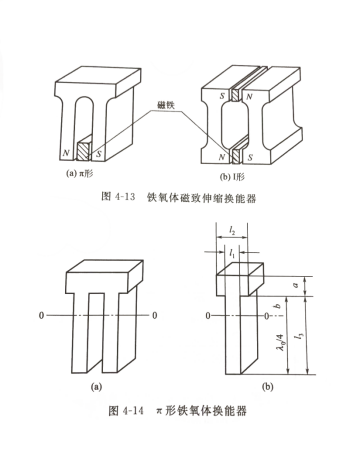

①结构形式。铁氧体换能器是由磁致伸缩铁氧体粉状材料经压制成型、烧结而成的。由于材料电阻率高,可以整体压制。其主要结构形式如图4-13所示。图中(a)称为π型;(b)称为I型。

利用多个π型或I型的铁氧体芯组合,可以获得不同的辐射面积,用以适应不同的加工处理需要。这种换能器的直流磁场是用加恒磁体的方法形成的。

②共振频率公式。

a.π形铁氧体换能器:对于图4-14所示π型铁氧体换能器共振频率f0的计算,可按图4-14 (b)所示图形计算。在换能器两端自由,位移波节平面在0—0位置时,得到下面共振频率方程:

tan(ka)tan(kb)=q(q为面积系数)

l3=(λ0/4)+b;λ0为在换能器共振频率下声波波长;把b=l3-(λ0/4)代入上式得

tan(ka)tan[k(l3-λ0/4)] = q

b.I型铁氧体换能器:如图4-13 (b)所示I形铁氧体换能器的共振频率公式与窗式换能器共振频率计算公式(4-1)相同。

1648002362(1)
