清远超声波模具如何设计和制作?(一)

来源: | 发布日期:2021-10-02

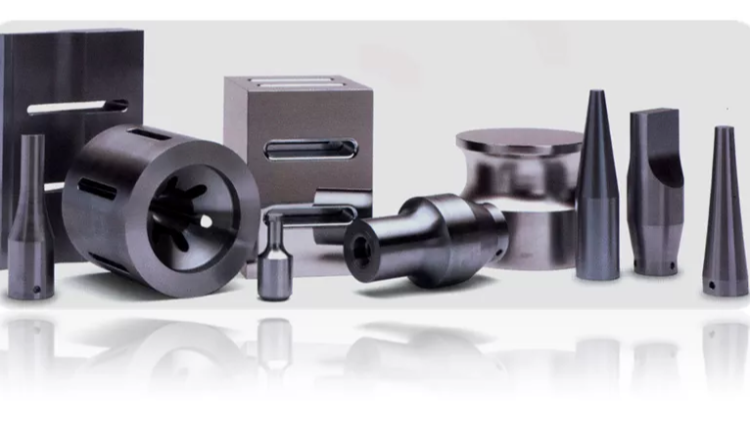

每一套清远超声波模具焊头不管是规范的产品,还是依据客户要求定制的,都是使用好材料、通过反复的测验制作而来的。

焊头的外形、强度以及音频等各种参数通过多次实验,使得焊头和模具到达理想的匹配而搭配超声波焊接机进行焊接焊接工作。接下来灵高超声波介绍超声波模具如何设计和制作。

清远超声波模具如何设计和制作?(一)

模具的振幅参数

要焊接的材料中,振幅是一个重要参数,相当于铬铁的温度,温度达不到就会熔接不上;而温度过高就会使原材料烧焦或导致结构损坏而强度变差。

由于不同公司选择的换能器不同,换能器输出的振幅也会有所不同,通过适配不同变比的变幅杆及焊头,能够校正焊头的振幅以契合要求,一般换能器的输出振幅为10-20μm,而作业振幅一般为30μm左右,变幅杆及焊头的变比同变幅杆及焊头的形状、前后面积比等因素有关。以形状来说,如指数型变幅、函数型变幅、阶梯型变幅等,对变比影响很大,前后面积比与总变比成正比。若选用的是不同品牌的焊接机,一个比较简便的方法是按已使用的焊头的尺寸比例制作,以确保振幅参数的稳定。

清远超声波模具如何设计和制作?(一)

灵高超声波起源于1993年,致力于超声波塑焊高端技术应用,集于研发、制造、销售、服务、全产业链自制的工业超声波技术机器和系统供应商。公司拥有104台CNC加工设备,为客户供应中山超声波焊接机、江门超声波塑焊机、阳江超音波设备配件等、根据厂家需求定制非标设备。
