如何选择导线是线圈设计的一个重要问题。由于超声波输出变压器要在16～50kHz范围内工作，集肤效应和邻近效应使线圈导线截面上的电流密度不均匀，绝大部分电流集中在导线表面，这实际上减少了导线的有效截面，增加了绕组的交流电阻，变压器的损耗自然随之增大。变压器的这种损耗的增加会使其发热，严重的还会导致线圈热击穿。增加导线宽度可以减少线圈的铜耗，但不能同时增加线圈的层数。

e.线圈的绝缘。超声波输出变压器线圈绝缘的问题，在整个变压器的结构中占有极其重要的地位。1kW以上的输出变压器尤其突出。

大量试验结果表明，用聚酯薄膜作为超声波输出变压器的绝缘层是一种理想的材料。要想使超声波输出变压器稳定可靠地工作，除了考虑上述参数外，还应注意以下几方面。

第一，被选用的硅钢片材料在热处理时，务必注意其清洁程度和退火温度的控制，以确保铁芯的损耗比较小，硅钢片之间应涂上绝缘漆。

第二，线圈绕制过程中，必须保证清洁，严禁灰尘杂物进入线包内。线圈的引出头位置要恰当，以免与铁芯之间在工作时发生飞弧现象。浸渍后的线圈必须烘干。

第三，应采取措施，防止输出变压器在开路状态下工作。

第四，为了适应多种阻抗的换能器，输出次级宜采用多组抽头。

②超声波发生器与换能器的匹配。超声波发生器与换能器的匹配包括两方面的内容：一是发生器的输出阻抗与换能器的动态阻抗一致；二是在额定输入电功率条件下，使换能器输出的声功率最大。

超声波发生器与换能器的匹配方法是，首先应准确测量换能器的动态阻抗及其变化范围，然后合理选择发生器的输出阻院和匹配回路的元件值，用逐步逼近的方法，通过反复测试，即可实现发生器与换能器之间的匹配。

下面分析晶体管型超声波发生器与压电换能器之间的匹配问题。

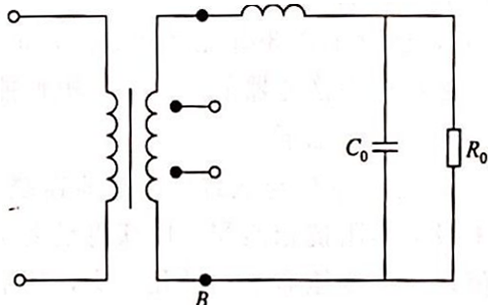

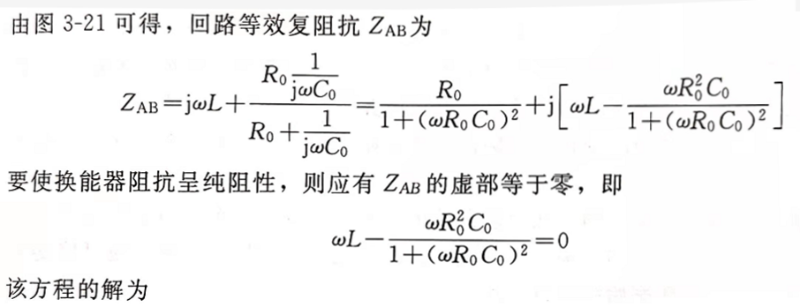

夹芯式压电换能器与超声波发生器匹配时，由于它是容抗性负载，所以回路中必然产生很大的无功损耗，故应采用图3-21所示的输出匹配回路。它是一种串联谐振电路，谐振时，换能器阻抗呈现纯阻状态，输出电压达最小值。

图3-21输出匹配回路
