你知道超声加工常用的压电换能器有哪些吗?

来源: | 发布日期:2022-03-21

超声加工处理设备中常用的压电换能器结构形式有以下几类:

①薄长片形换能器。

②圆环形换能器。

③薄圆片形换能器。

④夹心式换能器。

(1) 薄长片型换能器

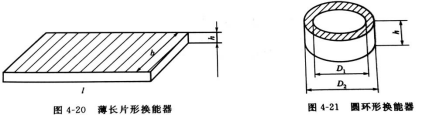

薄长片型换能器的结构形式如图4-20所示。

(2)圆环形换能器

圆环形换能器结构形式如图4-21所示。

3.21

(3)薄圆片换能器

薄圆片换能器的结构形式如图4-22和图4-23所示。这种换能器是利用圆薄片的厚度振动模式,它的特点是:结构简单;可以在高频状态下工作,频率可达几百千赫以上;由于利用了厚度振动模式,压电常数大,故声电效率高,一般可达80%左右。薄圆片加透声板的复合换能器可防止银层的磨损和液体对银层的腐蚀。其不足:是机械强度差,经不起冲击;负载对换能器工作影响较大;散热条件不好。这种换能器大多用于高频超声清洗、医疗、检测等方面。

3

(4)夹心式压电换能器

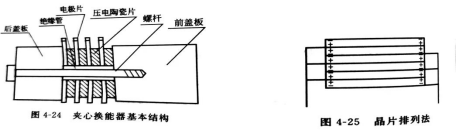

夹心换能器的结构。由于压电陶瓷材料的抗拉强度低(抗压强度高),因此在有的场合不能直接用于发射大功率。为了解决这个问题,法国物理学家郎之万(Langevin)把压电材料夹持在两个金属块之间。通过夹持给压电材料加一定的预应力,使换能器工作时不至于受到大张力(甚至不受到张力),这样可以实现大功率发射。这种换能器称为夹心换能器,也称郎之万型换能器。图4-24是螺杆夹心换能器的结构示意图。它由中央压电陶瓷堆,前后金属盖板,预应力螺杆,电极片以及绝缘管组成。

3.21 (2)
