珠海灵科自动化科技有限公司

焊接精密度5μm

国家高新技术企业国家高企认证 广东省专精特新企业省级专精特资质 广东省超声波工程技术研究中心省级工程技术心中 TUV:ISO 9001质量管理体系质量体系认证 知识产权管理体系产权体系认证 北理工珠海学院产学研基地产学研基地
全国服务热线: 86-756-8698786
新闻资讯
难加工材料的超声车削(二)
来源: | 发布日期:2023-02-08

④切削温度。长期以来,超声车削的切削温度一直停留在定性分析上。人们一直认为超声车削的切削温度远远低于普通车削,一般接近室温。

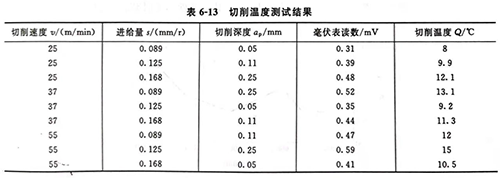

根据超声车削的分离特性,必须采用人工热电偶测温,但焊点常常因振动而脱落。这里介绍一种简便易行的解决焊点脱落的方法:首先用调压变压器熔焊热电偶端点,并用502胶将热电偶焊点牢固地粘接在固定的硬质合金刀片待测温度位置上。装夹刀片时,在刀片与变幅杆之间放置弹簧垫片压紧热电偶。表6-13为切削温度的测试结果。


 灵高超声波


数据经回归处理后,得超声车削的切削温度公式为


  灵高超声波


相关系数R=0.9997


超声车削淬硬钢时,切削温度很低,接近室温。这是因为超声车削的过程是一种分离型的断续切削过程,切削热是以脉冲形式变化的,在极短的切屑形成过程中,热量来不及更多地吸收,致使切削温度的绝对值较低。由切削温度公式可知,其规律不符合一般规律,但与刀具磨损规律一致。


对65Mn淬火钢细长轴(直径8mm,长度220mm, HRC58~60)进行超声车削试验(刀具材料为YW1,采用五振型刀杆,n= 200〜350r/min、s = 0. 08mm/r、ap=0.1mm, 10 ),切屑呈柔软卷曲状态,达到Ra0.8μm,切削温度接近室温。



灵高超声波

最新资讯
