灵高超声波塑焊机如何调模?

来源: | 发布日期:2022-07-01

       灵高超声波塑焊技术是一种先进技术,应用于灵高超声波塑焊机中,机械构造复杂,需要专业人士才能进行操作,不然会容易损坏机器甚至会造成人员危险。操作人员使用灵高超声波塑焊机时,无论是持有多么熟练的操作也会遇到很多技术上的问题,比如如何对机器进行调模。那么灵高超声波塑焊机是怎样进行调模的呢?下面就用图文为大家介绍一下灵高超声波塑焊机是如何进行调模的。



 6af021a6754e15f6c88e16c0410598c

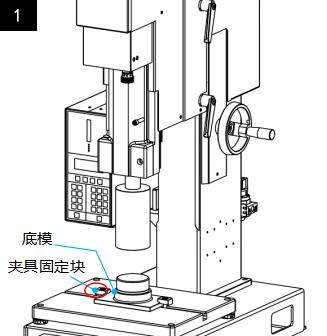

①图一

1. 将工件放在底模上,将底模放在底座的中间。

2. 将待焊接产品放入底模中。

3. 用夹具固定块,固定好底模,用六角扳手锁紧。



 007

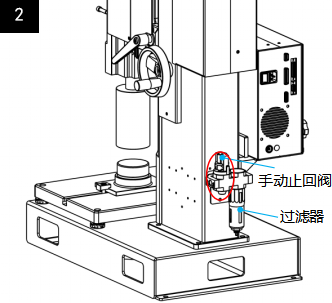

②图二

4. 将关闭手动止回阀,关闭后气缸下降到最低点。图二所示。



 008

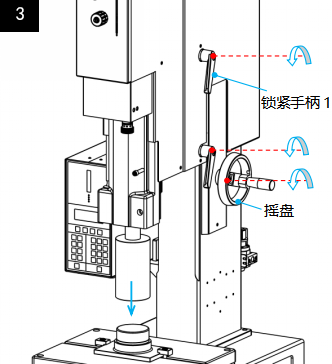

③图三

5. 将关闭手动止回阀,关闭后气缸下降到最低点。图二所示。

6. 松开机身上的两个手柄,用机身高度调节摇盘调整机声高度。



 009

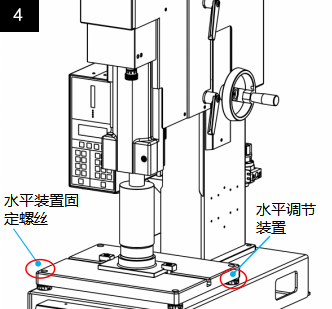

④图四

7. 摇动摇盘,调整机身行程,使焊头下降到待焊接产品上,贴紧工件。

8. 仔细观察待焊接工件是否与焊头完成贴合。

9. 松开“水平装置固定螺丝”后调节水平调节装置螺母,调节水平板四周的高度。

10. 调节好水平,锁紧“水平装置固定螺丝”。



 010

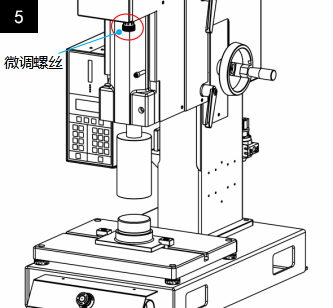

⑤图五

11. 调节好水平后,打开手动止回阀焊头上升回到原点。

12. 打开电箱后面板上电源开关,按下电箱前面板上开关建“ON/OFF”电箱开机。

13. 按下电箱前面板“SET”建,进入手动模式。

14. 双手同时按下启动按钮(2S)以上,气缸下降。检查焊头与产品之间的距离。

15. 使用微调螺丝调节焊头的高度。

16. 调整完成后锁紧微调螺母上方的锁紧螺母。
