灵高超声波带你了解"超声波研磨抛光模具的原理"

来源: | 发布日期:2022-02-10

超声波不仅可以进行焊接,也可以进行研磨、抛光模具,随着超声技术和应用的不断发展,超声研磨、抛光也将会得到广泛的应用。超声波研磨的效率高,使用超声波加工的模具精度和光洁度好,保证磨具和产品质量。

一、超声波研磨、抛光原理

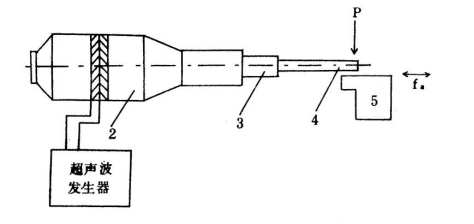

超声波研磨、抛光装置如图4. 9所示。它是一部手持式超声抛光机。从图中看岀,超声波发生器 1输出高频电压於超声振动子2,振子产生机械振动,然后经变幅杆3机械放大后,传给工具头4。工具头在加压力P同时,在模具表面作高速摩擦。超声波特点是将使工件5表面微细沟槽自成机理趋 殺活跃,既表现在磨具的等硬性,又可防止堵塞,既减小了摩擦系数,又提高了PV值,从而使研磨抛光效率有所提高。


二、超声研磨抛光的几种类型

(1)手持式超声研磨抛光,如图4. 9所示。其超声振动方向与加工件表面平衡,适用于模具表面及狭缝小孔的抛光。

微信截图_20220210143352

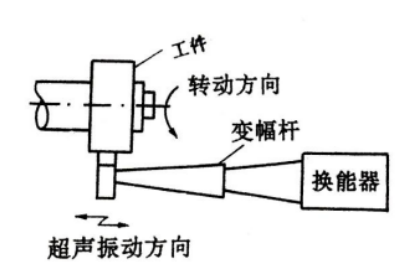

(2)工件旋转的超声研磨装置如图所示。超声作纵向振动,振动方向与工件旋转方向垂直。

微信截图_20220210143358

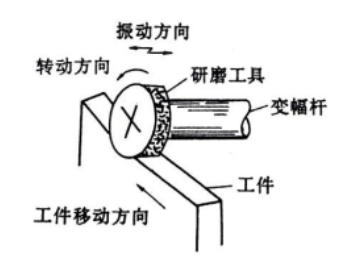

(3)工具转动并振动的超声研磨装置如图所示。研磨过程中工件向前移动,振动方向与工件移动方向垂直。

微信截图_20220210143403

(4)工具头旋转且作纵向振动的超声波研磨装置,如图所示,超声波电能通过超声波换能器转为纵向振动,经变幅杆后传给弯曲振动圆盘,挠性杆再将弯曲振动圆盘的弯曲振动变成纵向振动后传给油石,进行纵向振动并旋转进行超声琦磨。该装置适用于高精度,高质量、高耐磨的精密孔加工。

微信截图_20220210143416
