江门超声波焊接的检测技巧

来源: | 发布日期:2021-09-09

今天灵高超声波带大家来了解江门超声波焊接的检测技巧。超声波的能量走向是纵向波,应该是圈起来的四条路线,如果超声波HORN(上模) 的能量走向从横向侧边出,那就会产生熔接强度不足或不稳定的现象,这就是所谓的“ 横波现象”。那么导致横波现象的原因是什么呢?

导致横波现象的原因:
1.超声波焊头模具长度、宽度、能量扩大比率的设计问题。
2.超声波 焊头模具导流沟槽开设的问题。
3.超声波 焊头模具材料组织的问题(一般为铝钛合金材质的颗粒组织)。
4.超声波 焊头模具振动频率、机器振荡系统、电子控制箱无法连成一线(匹配问题)。
5.超声波 焊头模具愈呈四方形,愈容易产生横波。

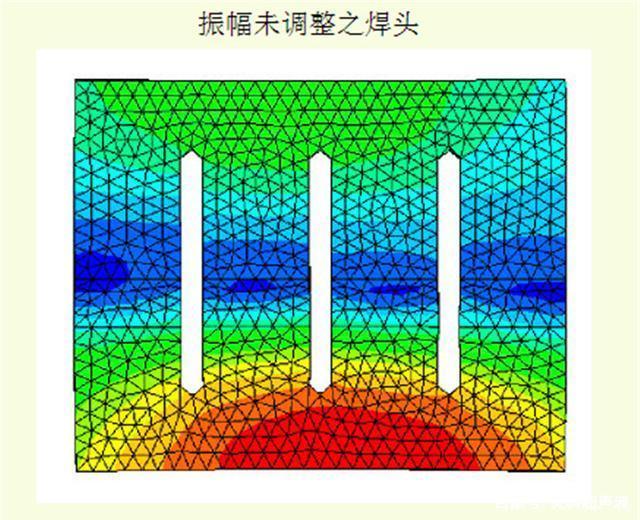

灵高超声波-江门超声波焊接的检测技巧

超声波横波显相:

1.振幅表无负载时(未接触产品前),电流高(一般会超过1.0以上)。

2.音波检测时,焊头模具本身抖动、发出的声音及周边气流,会异常产生横向波动。

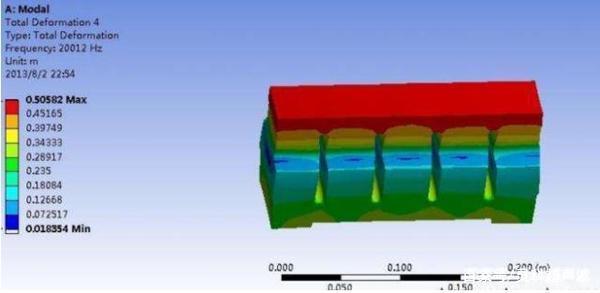

灵高超声波-江门超声波焊接的检测技巧

以上就是灵高超声波为各位带来的检测和分析技巧,如果大家还有不懂的欢迎访问灵高超声波网站来查看新文章,我们会每天更新知识,为大家带来更有效的知识分享。
