輔助中山超声波焊接构造的设计理念(一)

来源: | 发布日期:2021-09-03
前面几篇文章说到中山超声波焊接结构设计、塑胶件结构设计、导熔线设计等内容,其实还有辅助性的补充,接下来灵高超声波就来补充其他輔助超声波焊接构造的设计理念。

1、 超声波焊接零件要预先定位

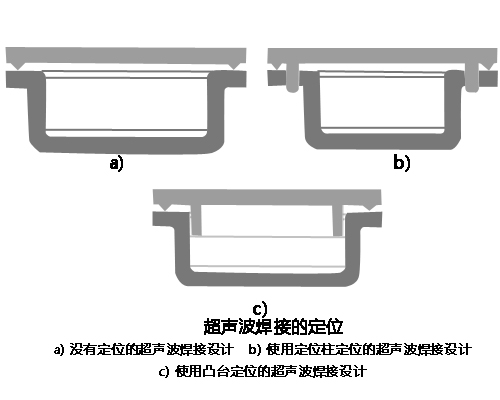

2个塑料件焊接面接触前,在零件间设计定位点以保障2个塑料件的正确定位,这有助于提升超音波焊接的产品质量及焊接精密度,定位点包含精准定位柱、孔、凸模和边等,如下图所示。

灵高超声波-輔助中山超声波焊接构造的设计理念(一)

也可以设计輔助工装夹具来定位,但从生产制造和安装的设计产品基础理论看来,使用輔助工装夹具的方法会造成生产成本提高,并不是一个理想的方式。

2、 防止超音波零件构造较差而出现破裂
塑料件內部或外表层附着的突出或细微特征会因为超音波振动而破裂或掉落,根据下列方法可避免和解决这类问题:

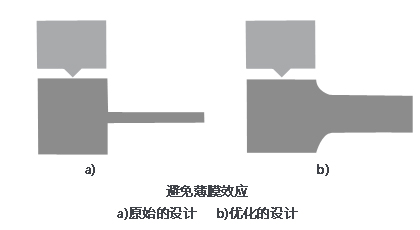

1)在细微特征与零件主体交叉的地区加一个大的R角(见下图)。
2)提高细微特征的薄厚或直徑。

灵高超声波-輔助中山超声波焊接构造的设计理念(一)

3、避开尖角

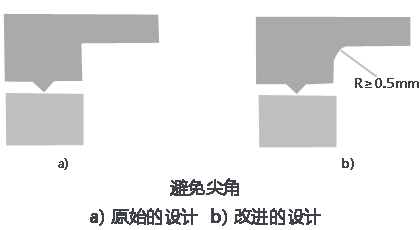

因为焊接零件上的尖角在注塑过程中造成应力聚集,在超声波机械振动下非常容易断裂。因此 ,针对塑料件壁与壁的相接处呈尖角的地区,都应设计圆弧(半经最少超过0.5mm),如下图所示。

灵高超声波-輔助中山超声波焊接构造的设计理念(一)

4、优先使用短程焊接
短程焊接就是指超音波焊接面与超声波模具表面的间距在6.35mm之内,超过6.35mm的称之为远程焊接,如下图所示。

灵高超声波-輔助中山超声波焊接构造的设计理念(一)

在不定形塑料中,分子结构的排序使振动动能易于传送且衰减系数不大,在低强度塑料中也会产生振动动能的衰减情况。相反的是,半结晶体塑料中的分子结构阻拦了振动的传输,振动衰减系数大,使得远程焊接困难。因而,在设计产品时应考虑有无充足的能量传播到焊接面;针对半结晶体塑料,应尽量减少应用远程焊接。

以上就是其他輔助超声波焊接构造的设计理念前半部分内容,剩余内容在下一篇文章,更多超声波知识欢迎关注或咨询灵高超声波。
