磁致伸缩换能器的结构形式和特点(四)
来源: | 发布日期:2022-11-04

(3)铁氧体换能器

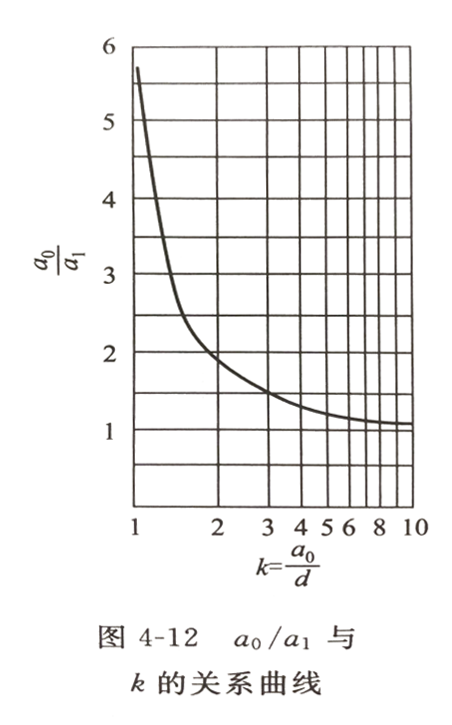

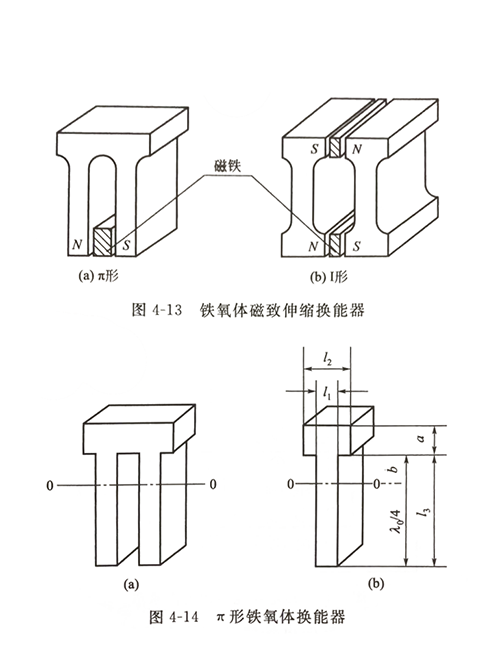

①结构形式。铁氧体换能器是由磁致伸缩铁氧体粉状材料经压制成型、烧结而成的。由于材料电阻率高,可以整体压制。其主要结构形式如图4-13所示。图中(a)称为π型;(b)称为I型。


利用多个π型或I型的铁氧体芯组合,可以获得不同的辐射面积,用以适应不同的加工处理需要。这种换能器的直流磁场是用加恒磁体的方法形成的。


②共振频率公式。

a.π形铁氧体换能器:对于图4-14所示π型铁氧体换能器共振频率f0的计算,可按图4-14 (b)所示图形计算。在换能器两端自由,位移波节平面在0—0位置时,得到下面共振频率方程:


tan(ka)tan(kb)=q(q为面积系数)


l3=(λ0/4)+b;λ0为在换能器共振频率下声波波长;把b=l3-(λ0/4)代入上式得


tan(ka)tan[k(l30/4)] =q


b.I型铁氧体换能器:如图4-13 (b)所示I形铁氧体换能器的共振频率公式与窗式换能器共振频率计算公式(4-1)相同。
