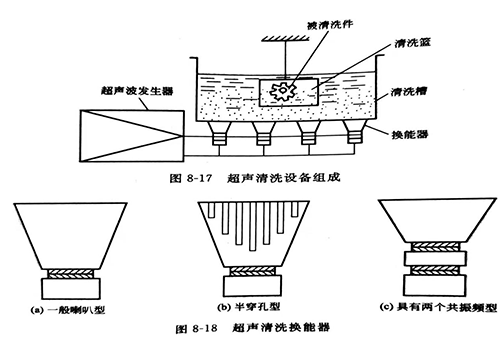

超声清洗机的最基本结构如图8-17所示,它主要由三部分组成,即超声波发生器、超声换能器和清洗槽。
超声换能器通常置于清洗槽底部,也可以安装在槽的侧壁,或安装在一个密封的不锈钢匣中投入清洗槽或灵活安放,称为投入式或浸没式的换能器。由于液体负载是轻负载,为增大换能器的辐射阻,提高效率,目前一般采用喇叭形换能器来增大辐射面积。当要求功率密度大时,换能器一般采用夹心式压电换能器。大功率清洗机通常采用多个换能器并联组合,由一个超声发生器同时驱动,这时要求换能器的特性,尤其是共振频率一致。要做到这一点,实际上很困难。为此,提出了半穿孔宽频带夹心换能器结构,如图8-18(b)所示。这种换能器不但便于多个并联工作,而且进一步提高电声效率。
研究表明,使用不同频率清洗,能提高清洗质量。这时要求一个换能器能工作在几个不同的共振频率。图8-18(c)给出了具有两个共振频率的夹心换能器结构。
清洗槽通常采用不锈钢材料制成,因为不锈钢强度高、不生锈、抗一般化学腐蚀。与换能器黏结的槽壁厚度不宜太厚,一般取1.5〜3mm,以减少声能损失。换能器与清洗槽的黏结要求胶的黏结力强,疲劳强度要高,能在较高温度和湿度环境下工作。或者用高频电流焊的方法,在槽底焊一螺杆,然后拧上换能器以使声传导良好。与清洗液接触的一面要抛光以减少空化腐蚀。声强一般取0. 3~2W/cm2,清洗污物结合力大的清洗件时常釆用高的声强,专用快速清洗机声强有时达到每平方厘米几十瓦。
根据不同的应用目的,超声清洗设备除基本组成部分外,还有各种附属设备。如需要在一定温度下清洗,则应设有加热器和控温装置;为避免清洗件直接压在清洗槽底而影响清洗效果,可以使用金属网篮或吊架,将清洗件悬于清洗槽中;如果需要用挥发性大的有机溶剂清洗,则应设有冷凝、循环过滤回收溶剂系统等。
