超声磨削装置原理

来源: | 发布日期:2022-08-09

        旋转超声磨削是将超声振动应用于磨削工具上的一种新型的复合加工方法。该装置极大提高工作效率,改善材料磨削表面质量,能够应用于航空航天领域和海洋等复杂环境下使用的设备加工。超声波加工具备效率快、精度高、节省成本的特点,因此应用超声波旋转超声磨削技术得以推广。

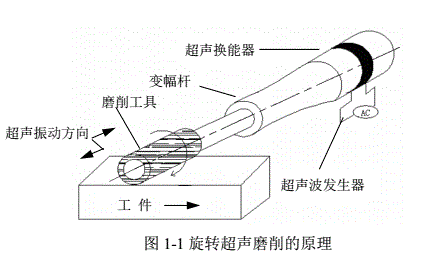

        旋转超声磨削的加工原理是通过220V-380V的交流电经过超声波发生器转换为高频电振荡信号,压电陶瓷换能器用于将外部接入的高频电振荡信号转换为超声高频机械振动。磨削工具在由电机驱动做旋转运动的同时,也开始纵向超声振动。


08



        加工过程中,设备,同时做旋转运动和纵向超声振动,磨粒作用于工件上。工具上的单颗磨粒在磨削平面上的运动轨迹为纵向的正弦运动和砂轮线速度横向的直线运动的合成运动轨迹,磨粒在工件表面划出的痕迹较长。研究表明,旋转超声磨削既能够保留传统磨削特性,也能提高加工效率,改善不锈钢、复合材料等难加工材料磨削表面质量。
