超声拉管

来源: | 发布日期:2023-05-12

超声拉管是超声金属塑性加工应用的较新发展,许多国家都在进行积极研究、开发和应用。


(1)原理与特点

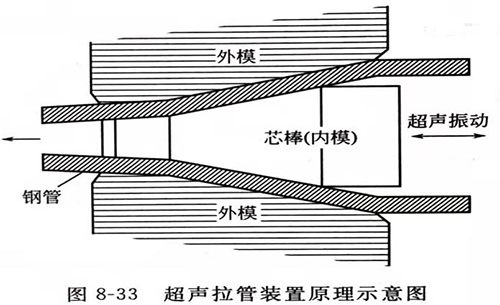

超声拉管的作用机理与超声拉丝的机理相同。这里只介绍工艺原理。其装置原理如图8-33所示,该装置是在通常的拉管设备上安装超声振动系统。超声振动系统由超声波发生器换能器变幅杆组成,超声系统产生的纵向振动由变幅杆直接传递给拉丝模的内模或外模。在拉管过程中拉丝模同时进行超声振动,即可有效改善拉管质量,提高拉管效率。


超声冷拔金属与一般冷拔方法比较有以下特点。


① 降低拉拔力。在一般情况下,给外模施加超声振动拉管,可使拉拔力降低15%〜20%;给内模施加超声振动,可使总拉拔力降低10%以上;棒芯受力可减少65%以上。如果调节得当,这些力还可以进一步降低,可以减少拉拔道次,进行多道连拉。


② 提高延伸系数,减少拉拔道次。采用超声拉管时,金属的延伸系数提高。多项试验对比表明,材料抗拉强度越高,延伸系数的提高比例越大。试验中还发现,经超声拉管后的钢管不易开裂,未经退火再次拉管时拉拔力小,能弯曲的次数增多。


③ 降低表面粗糙度。比普通冷拔降低1〜2级,即表面粗糙度可达Ra0. 2〜0.4μm。减少中间热处理环节:改善润滑,延长模具寿命:提高直径厚度比:直径厚度比可达500 : 1, 比常规方法提高10倍。提高加工精度:超声拉拔精密高压油管,其精度可由原来的02 提高到±0. 05。


④ 能拔制一些难以成型的材料。对一些普通拉管方法不易解决的难加工材料和异形截面管,超声拉管更显优势。例如核反应堆的U形管和矩形截面管等,用普通拉管方法难以拉拔;对极细、极薄、较厚、很长,以及钛、钽、铬、锆石等材料,超声拉管可以实现拉拔且质量较好,是普通拉管无法与之比拟的。


          灵高超声波


(2)超声拉管装置

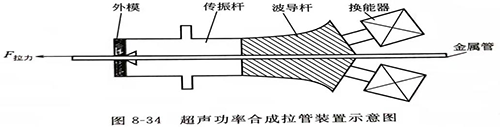

在实际工艺中,超声冷拔金属管需要较大的超声功率,为此常采用功率合成振动系统。图8-34是一种用多个换能器共同推动外模的示意图,其功率容量为几千瓦。


   灵高超声波


如果需要更大的功率,可以采用R-L振动方向变换器的多级连接。在实际中,电功率容量的大小可以根据工艺需要进行多组R-L振动方向变换器的连接设计。


超声拉管装置由超声波发生器、超声振动系统和内模(或外模)等部分组成,换能器是多级连接,釆用阶梯形变幅杆与之连接,合成波导杆设计要做到安装方便、端面不能太大,传输杆在外模拉管中,外模要放在振幅最大处,在内模拉管中,芯棒顶端要放在振幅最大处;一般的钢管拉机都可以安装超声系统。


在冷拔过程中,超声振动可施加于外模,也可以施加于内模,施加于内模时一般采用纵向振动,施加于外模时可以用纵向振动也可以用径向振动。如果超声振动同时施加于外模和内模效果会更好。
