超声加工设备主要组成是什么呢?

来源: | 发布日期:2022-03-17

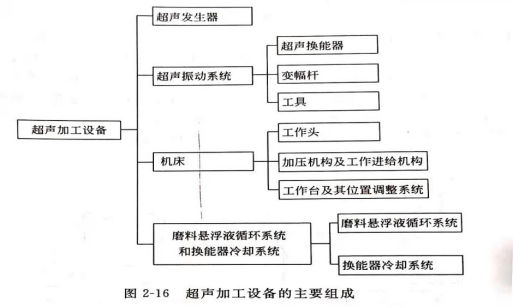

虽然超声加工设备的功率和结构有所不同,但其基本组成相同。一般包括超声发生器、超声振动系统、机床和磨料悬浮液循环系统,其主要组成如图2-16所示。

1

1)超声波发生器

超声波发生器(又叫做超声电源)的作用是将工频交流电转换为超声频振荡,以供给工具端面往复振动和去除工件材料的能量。

2)超声振动系统

超声振动系统主要包括超声换能器、超声变幅杆和工具。其作用是将由超声波发生器输出的高频电信号转变为机械振动能,并通过变幅杆使工具端面作小振幅的高频振动,以进行超声加工。

3)机床

超声加工时,工具与工件间的作用力很小,加工机床只需实现工具的工作进给运动及调整工具与工件间相对位置的运动,因此,超声加工机床一般比较简单,包括支撑振动系统的机架及工作台面,使工具以一定压力作用在工件上的进给机构、床身等部分

4)磨料悬浮液循环系统及换能器冷却系统

简单的超声加工装置,其磨料是靠人工输送和更换的,即在加工前将悬浮磨料的工作液浇注在加工区,加工过程中定时抬起工具和补充磨料。也可利用小型离心泵使磨料悬浮液搅 拌后浇注到加工间隙中,对于较深的加工表面,应经常将工具定时抬起以利磨料的更换和补 充。大型超声加工机床都釆用流量泵自动向加工区供给磨料悬浮液,且品质好,循环良好。此外,工具和变幅杆尺寸较大时,可在工具和变幅杆中间开孔,由孔内抽吸磨料悬浮液,对提高加工质量有利

灵高超声波起源于1993年,致力于超声波塑焊高端技术应用,集于研发技术、产品制造、销售、服务、全产业链自制的工业超声波技术机器和系统供应商。公司拥有104台CNC加工设备,为客户供应中山超声波焊接机、江门超声波焊接机、阳江超音波 设备配件等、根据厂家需求定制非标设备,会和顾客一起从最开始的生产规划逐渐,寻找最好的生产工艺流程和生产线设备。长期以来,产品广泛运用在塑料、医疗器械、3C电子、汽配行业等多个领域。为海内外各大企业,提供高品质超声波焊接设备及行业应用方案。未来,我们将继续发挥资源、技术、市场等多方面的优势䟡砺前行,引领中国超声波塑焊技术发展。
