超声波纵波,横波声场的不同点

来源: | 发布日期:2022-05-17

超声波纵波,横波声场的不同点有哪些呢?

一、横波声场。现阶段常见的横波探头,是使纵波斜入射到页面上,根据波型变换来完成横波探伤检测的,当倾斜角在第一、第二临界角中间时,纵波全反射,第二物质中仅有折射横波。 横波声场同纵波声场一样因为波的干涉存有近场区和远场区,当x≥3N时,波束中心线上的声压与波源总面积正相关,与假想波源的间距反比,相近纵波声场。当横波探头芯片规格一定时,K值扩大,近场区长度将减少。

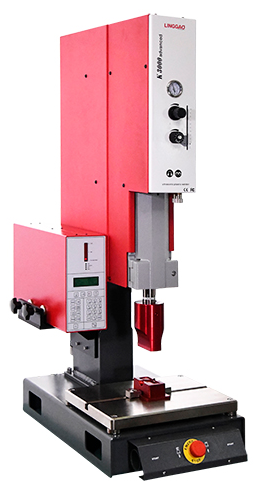

K3000advanced

二、纵波声场。在没有考虑到物质衰减系数下,当离波源较远方中心线上的声压与间距反比,与波源总面积正相关。

1. 近场区:波源配件因为波的干涉而发生一系列声压极大极小值的地区,称之为超声场的近场区。近场区声压遍布不均匀,是因为波源各点至中心线上某点的间距不一样,存有波程差,相互之间迭加时赛存有位相距而相互之间干预,使一些地区声压相互之间提升,另一些地区相互之间变弱,因此就发生声压巨大极小值的点。

在近场区内,具体声场与理想化声场存有显著差别,具体声场中心线上声压虽也存有极大极小值,但起伏力度小,极值点的总数也显著降低。

2.远场区:波源中心线上至波源的间距x >N的地区称之为远场区。远场区中心线上的声压随间距提升简单降低。当 x >3N时,声压与间距反比,类似球面波的规律性。由于间距x充足大时,波源各点至中心线上某一点的波程差不大,造成的相位角也不大,那样干涉现象能够省去不计入,因此远场区不容易发生声压极大极小值。

灵高超声波起源于1993年,致力于超声波塑焊高端技术应用,集于研发技术、产品制造 、销售、服务、全产业链自制的工业超声波技术机器和系统供应商。公司拥有104台CNC加工设备,为客户供应中山超声波焊接机、江门超声波焊接机、阳江超音波设备配件等、根据厂家需求定制非标设备,会和顾客一起从最开始的生产规划逐渐,寻找最好的生产工艺流程和生产线设备。长期以来,产品广泛运用在塑料、医疗器械、3C电子、汽配行业等多个领域。为海内外各大企业,提供高品质。  超声波焊接设备及行业应用方案。未来,我们将继续发挥资源、技术、市场等多方面的优势䟡砺前行,引领中国超声波塑焊接技术发展。
