超声波塑料焊接机焊头模具制作要点

来源: | 发布日期:2021-12-28
超声波塑料焊接机焊头模具又称超声波夹具,是超声波塑焊机的重要组成部分,超声波塑焊机模具的设计好坏会直接决定工件的焊接效果,很多设计不好,做工不精细的焊头,往往会造成焊头使用寿命短,易损坏,工件焊接不美观,不牢固,气密性、水密性达不到要求等问题,那么如何才能制作出好的超声波塑焊机模具呢?
超声波塑焊机模具制作要点
一、选材
日常模具多采用钛合金、铝合金和钢材作为原料,现在大多数采用优质进口7075铝合金,因为它有良好的机械强度,硬度和导热性,价格合理,是超声波塑焊机模具的首选材料。再者是钛合金,性能好,但是价格相对较贵,而对于强度耐磨度要求高的多采用钢材。

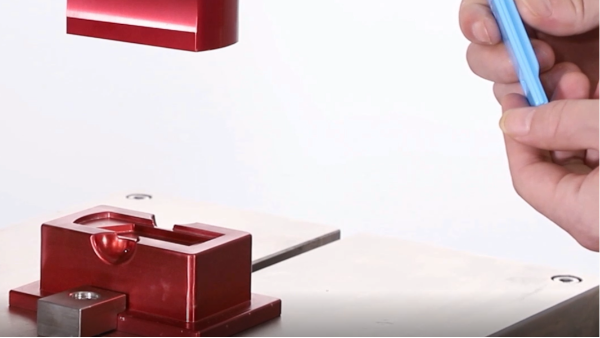

二、结构

通常超声波塑焊机模具一般分为上下模2块,上模链接到换能器上,下模固定在超声波塑焊机底座上面,上模用来传递超声波能量,因此频率必须和超声波发生器的频率一致,否则会对模具有损害,下模主要是用来固定塑料工件的,能起到固定工件的效果即可,可自行设计制作。


超声波塑料焊接机焊头模具制作要点


三、频率
模具的频率是由超声波生产厂家根据工件的材质、大小、形状通过专业软件分析计算出来的,每个模具的频率都必须经过出厂检测与设备匹配才行。通常超声波塑焊焊接机模具频率分为15kHz,20kHz,28kHz,30kHz,35kHz,40kHz等等,频率越高,模具越短,所有模具都为半波长。
除此之外, 手握式焊接机的模具一般只有上模,焊头可根据需求定制,配套手持焊枪,此类焊头都比较小巧,轻便,便于携带,焊接便捷,焊头更换方便。


超声波塑料焊接机焊头模具制作要点


超声波塑焊机模具焊头设计的好坏会直接决定工件的焊接效果,想要焊接的产品质量高,不仅要选好超声波塑焊机,焊头等零件部位更加不可忽视,找专业的厂家更有保障,珠海灵高超声波是国内大型的超声波塑焊设备研发、制造厂家,具有28年专业制造超声波设备的技术沉淀,可根据厂家需求定制超声波塑焊机模具。
