超声波塑焊导熔线的设计

来源: | 发布日期:2022-06-02

超声波焊接时,两个塑料工件接触面积足够小,越能集中力量同时减少塑料熔化和熔合所需的总体能量,导熔线就是这样设计出来的,在一个塑胶件焊接界面上凸起的三角形柱,三角形柱形状越尖锐,所达到的效果就越好。导熔线的基本作用是将振动能量聚集在三角形的尖端,其后累积的热量在整个焊接界面形成均匀的塑料熔流。

导熔线具备很多优点,它能够增加焊接的强度,减少虚焊溢料和振幅,提升焊接工件的完美程度,甚至可以缩小加工时间。工件塑焊中设置导熔线是需要根据客户需求和材质而选择,合适的导熔线选择能够事半功倍,但也可以因实际情况不选择导熔线,以下为大家介绍几种常用的导熔线。

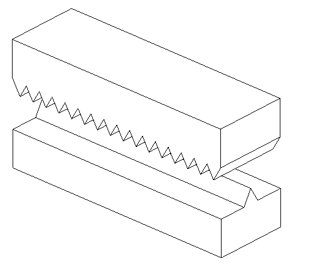

①十字交叉型导熔线


十字


在塑件的二熔接面上都设计导熔线并且使它们互呈垂直交叉,使初接触面减至最低并使大量的塑料熔接以增加熔接强度

十字交叉型焊接能够提高超声波焊接强度,缩短焊接时间和减小焊接功率,但容易产生断差和溢胶。两个塑胶件上的导熔线尺寸均应当为常规尺寸的60%,导熔线顶端角度为60°

当产品有水密气密的焊接要求时,可以把超声波模具触碰的导熔线排序成锯齿状,导熔线中间没有空隙。

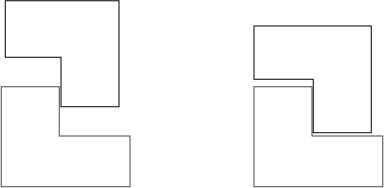

②凿子型导熔线


凿子



尺寸小于1.5mm的塑胶件壁厚不及1.524㎜之工件所采用可应用凿型导熔线。熔接强度取决于导熔线之宽度, 当采用此款导熔线设计时必须配合使用咬花面

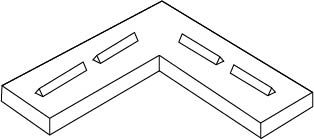

③间断的导熔线


间段




导熔线是不连续、间断的,可用于减小焊接能量的设计,这种设计会降低焊接强度,适用于非密封要求的产品中。

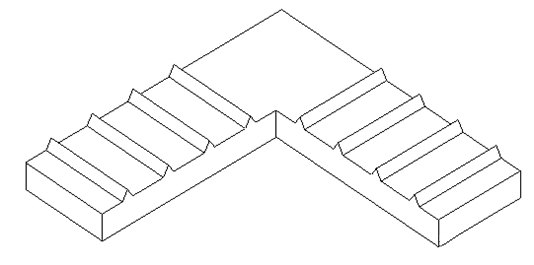

④导熔线垂直于壁


垂直




导熔线垂直于壁,可以用于提高焊接的抗剥离力以及减少溢胶。这种设计适用于非密封要求的产品中也就是只需要结构性的熔接
