超声波输出变压器

来源: | 发布日期:2022-03-22

超声波输出变压器。超声波输出变压器是超声波发生器的重要部件,它的性能优劣将直接影响超声加工的可靠性和工作效果。大量实践证明,各类超声加工设备中的输出变压器由于设计考虑不周、加工工艺问题及操作失误(在阻抗不匹配条件下工作)等因素,时常被烧毁。因此,研究超声波输出变压器有着重要的意义。

a.磁感应强度的选择。超声波输出变压器工作频率一般为16~50kHz。对于这种工作频率的变压器铁芯,用铁氧体是比较理想的。但是,由于制造工艺上的困难,铁氧体不能做得太大。因此只能按照下述原则选择,对于1kW以上的超声波输出变压器,采用硅钢片制作铁芯;对于1kW以下的超声波输出变压器,采用铁氧体制作铁芯。

如果采用0.35mm厚的硅钢片制作铁芯,则输出变压器的磁感应强度取在10~30mH之间。如果采用铁氧体制作铁芯,则输出变压器的磁感应强度一般取100mH左右。

b.漏感确定的原则。对于输出变压器来说,漏感参数愈大,分布电容愈小;反之,漏感参数愈小,分布电容愈大。理论分析和实验结果表明,输出变压器漏感愈小,电路输出失真愈小,变压器温升愈低,输出功率愈大。但过小的漏感会带来易产生寄生振荡的弊端。

c.线圈的绝缘。超声波输出变压器线圈绝缘的问题,在整个变压器的结构中占有极其重要的地位。1kW以上的输出变压器尤其突出。

大量试验结果表明,用聚酯薄膜作为超声波输出变压器的绝缘层是一种理想的材料。要想使超声波输出变压器稳定可靠地工作,除了考虑上述参数外,还应注意以下几方面。

第一,被选用的硅钢片材料在热处理时,务必注意其清洁程度和退火温度的控制,以确保铁芯的损耗比较小,硅钢片之间应涂上绝缘漆。

第二,线圈绕制过程中,必须保证清洁,严禁灰尘杂物进入线包内。线圈的引出头位置要恰当,以免与铁芯之间在工作时发生飞弧现象。浸渍后的线圈必须烘干。

第三,应采取措施,防止输出变压器在开路状态下工作。

第四,为了适应多种阻抗的换能器,输出次级宜采用多组抽头。

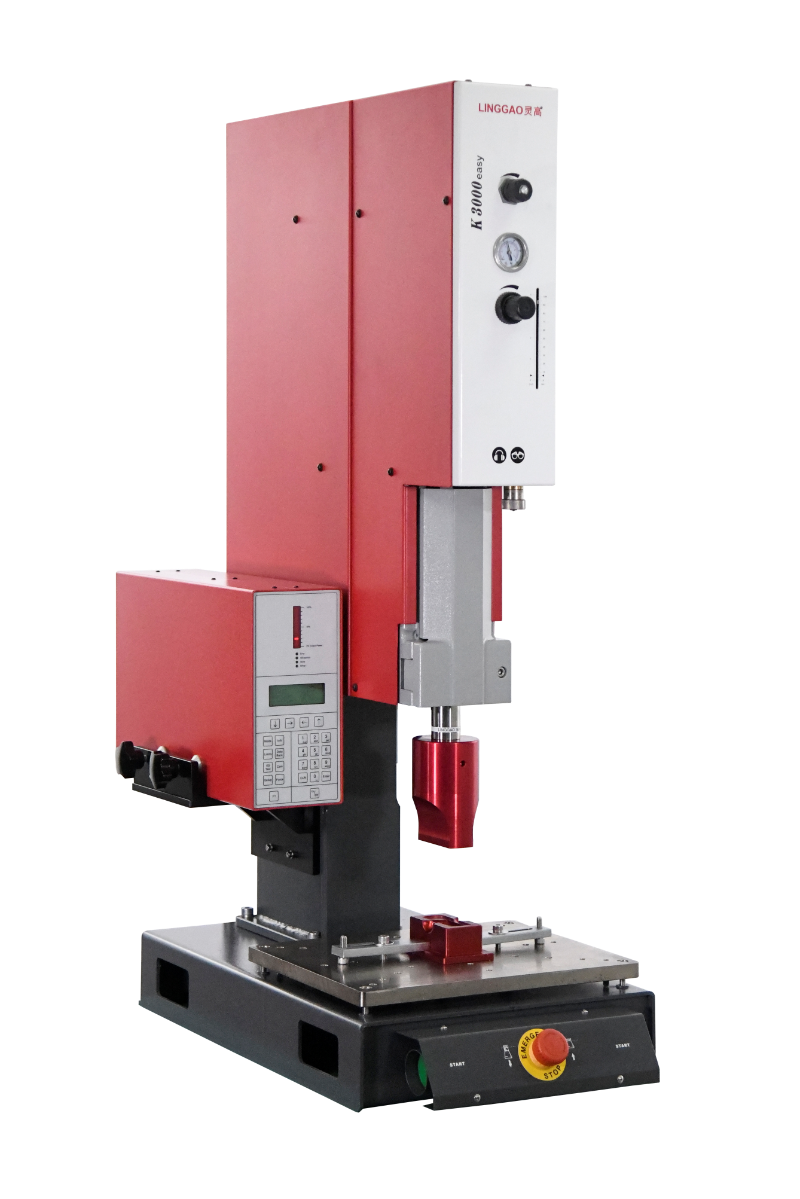

K3000 Easy
