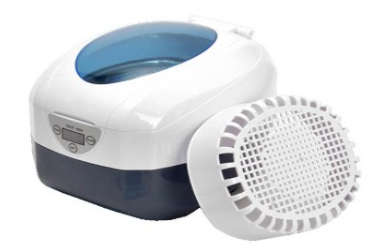

超声波清洗机换能器的原理是什么?

来源: | 发布日期:2022-04-07

超声波清洗机换能器是一种能量转换装置。其功能是将输入的电力转换为机械功率(即超声波),然后传输,消耗少量功率(小于10%)。因此,使用超声波换能器最重要的问题是与输入输出端的匹配,其次是机械安装和配合尺寸。市场上有很多种超声波机械。客户必须提供准确可靠的指标,以确保公司提供的换能器产品能够与贵公司的机器相匹配,并发挥最佳性能。

1648172168(1)

本文仅提供部分传感器参数,因为传感器种类繁多。
①谐振频率:f,单位:KHz
该频率是指通过传输线路法或阻抗特性分析仪等类似仪器测量的频率,如频率发生器、毫伏表等。一般称为小信号频率。相对于上机频率,即客户通过电缆将传感器连接到驱动电源,通电后空载或负载时测量的实际 工作频率。由于客户的匹配电路不同,同一传感器与不同驱动电源的频率不同,不能作为订单的依据。
②换能器电容:CT,单位:PF
也就是说,换能器的自由电容通常在电容桥上使用400Hz-1000Hz在频率下,也可以使用类似仪器的阻抗特性分析仪。简单地说,用普通便携式电容器测量也能满足要求。
换能器的工作模式

由于加工方法和要求不同,换能器的工作方法大致可分为连续工作(花边机,CD套机、拉链机、金属焊接等。)和脉冲工作(如塑料焊机),不同的工作模式对传感器有不同的要求。一般来说,连续工作几乎没有停止时间,但工作电流不是很大,脉冲工作是间歇性的,有停止,但瞬时电流很大。平均而言,这两种状态都很强大。

1648687138(1)

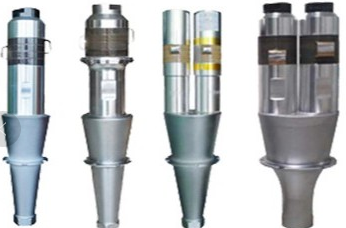

④换能器型和最大功率
整机制造商可能对不同用途和目的机器的标称功率有不同的规定。换句话说,不同机器上使用相同的传感器的标称功率可能不同。为避免歧义,客户应详细说明传感器的结构类型,如柱型、倒喇叭型、压电陶瓷晶片的直径和片数。
⑤尺寸的安装和配合

主要包括变幅杆材料、表面处理方法和形状。传感器与变幅杆连接螺纹、变幅杆与模具连接螺纹、变幅杆法兰的直径、厚度、间隙或螺孔的数量和位置。

1649291682(1)
