超声波焊接机是如何安装模具的?

来源: | 发布日期:2022-01-11

超声波焊接机在安装模具的时候,首先要检查机器的电路和气路,接通机器的电源和气压,再将模具和超声波换能器接触面清理干净,然后安装超声波模具(焊头)并锁紧,最后调试超声波模具(焊头)和超声波焊接机的频率的调谐与匹配,调试超声波上下模具的水平。

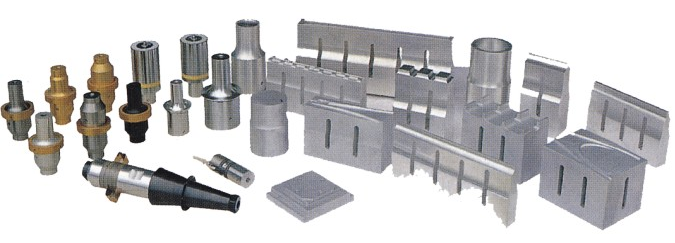

超声波模具(焊头)


一、超声波模具具体步骤和方式

1.调式前准备

首先开通超声波焊接设备的工作气压源,保证机械气压表正能正常运作指数。

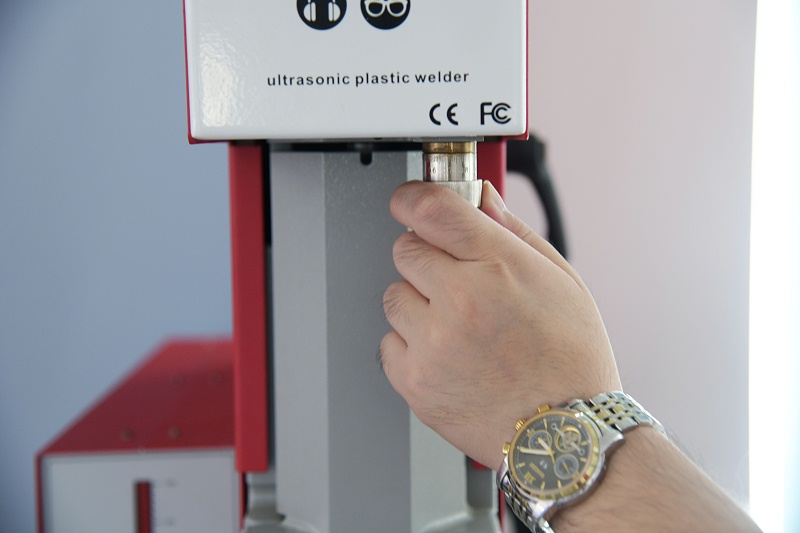

2.装上超声波模具

利要用超声波模具勾头扳手装上超声波模具,顺时针为松,记住一定要拧紧。

3.进行音波检测

接通超声波设备电源后,按住控制器上的音波检测按钮,听到机械发出超声应该是清脆,无沙哑和多余噪音,如果声音有尖叫或者沙哑,必须检查模具是否有松动或者破裂的情况,并采取对策调整。

4.进行机架调试

松开机架后面的两个紧固把手,根据产品将机械头上摇到适应的高度。

5.预备产品模具调试

关闭气源,气压控制器调整气压值为“零”,需要焊接的产品放在底模上,并确保合模。


产品与上下模具要吻合


6.产品模具调试吻合

要拉下整模发振筒,使上模靠近底模,摇动机头升降器,使上模压合到产品上,并保持产品与上下模具一定吻合。

7.设备模具要进行调试

把气压要加到0.1MPA,选择开关手动,按下机台前面的两个绿色启动按钮,使模具下降,并压住焊接产品。

8.摇动升降调试

根据需要焊接的产品加减摇动升降器,使限位螺丝和发振筒保持1毫米的距离。

9.焊接调试进行预备生产

拧紧机架紧固把手,固定好底模,再按下红色急停按钮,使机头上升,选择开关拨至自动,调整好产品的焊接参数,准备生产产品。

10.最后检查超声波模具是否调节合格

利用好薄纸进行测试,纸插不进模具4个角口就说明超声波模具已经调试成功了。

超声波焊接机模具调试
