超声波焊头的类型和选材

来源: | 发布日期:2022-06-08

超声波焊头,也称为塑焊机模具,超声波夹具,是焊接机的一个重要部分,超声波焊头的功能就是将换能器所产生的超声波耦合到被加工物体中,由于要用它来传递超声波,所以焊头必定要在谐振状态工作。它的固有谐振频率要和换能器匹配,以及振幅要均匀,焊头端面形状要适应被焊接工件的形状。

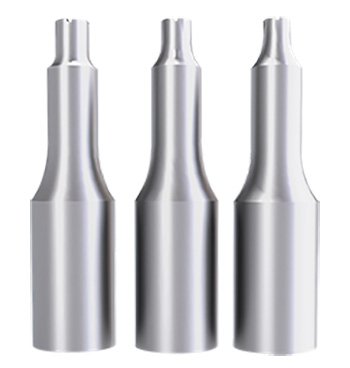

中空板焊头-正面修

①常见的焊头类型:

1.铆点焊头

2.网点焊头

3.十字焊头

4.钛合金焊头

5.铝合金焊头

6.倍乘焊头



②焊头的选材:

日常焊头多采用钛合金,铝合金,和钢材作为原料,如今大多数机器采用优质进口7075铝合金,其具备良好的机械强度,硬度和导热性,且 价格合理,是超声波塑料焊接机焊头的首选材料。其次是钛合金材料性能好,但是价格相对较贵,对于强度耐磨度钢材相比不高



③焊头的结构:

通常超声波塑料焊接机焊头一般分为上下模块,上模链接到换能器,下模固定在超声波塑料焊接机底座上面上模用来传递超声波能量,因此频率必须和超声波发生器的频率一致,否则会对焊头造成损害,下模主要的作用 是用来固定塑料工件,可自行设计制作。



④焊头的频率:

焊头的频率是由超声波生产厂家根据工件的材质、大小、形状通过专业软件分析计算出来的,每个焊头的频率都必须经过出厂检测与设备匹配。通常超声波焊头频率为 15kHz20kHz28kHz 30kHz35kHz 40kHz等等,频率越高,焊头 越短,所有 焊头都为半波长。



⑤焊材的选材方面的建议:

1.选择6061-T651铝合金材料焊头的生产成本是最低的,其次是2024-T351,7075-T651



2.选择钛合金材料。材料费用虽然昂贵、加工困难,但是焊头的强度和韧性是最好的,做出来的模具比较耐用。



3.选择合金钢材料。材质在价格上有昂贵和便宜之分,韧性和刚性好的材料都比较昂贵,材料加工好后与热处理也是至关重要的因素。超声波焊头硬度大多用在超声波金属焊接里面。
