“超声波焊头”的知识,你了解几个呢?

来源: | 发布日期:2022-02-16

要用到超声波焊接机,我们可以不用知道机器的深层技术,但要了解机器运作、应用范围、零部件等等,今天给大家分享一下超声波塑焊机的零部件之一——超声波焊头。

 1、什么是超声波焊头

超声波焊头是超声波焊接设备中不可缺少的重要组成部分。它的功能就是将换能器所产生的超声波耦合到被加工物体中,由于要用它来传递超声波,所以焊头必定要工作在谐振状态。也就是说,它的固有谐振频率要和换能器匹配,以及振幅要均匀,焊头要端面形状要适应被焊接工件的形状。


2、焊头有哪些类型

微信截图_20220216102648

①常规超声波焊头


微信截图_20220216102654

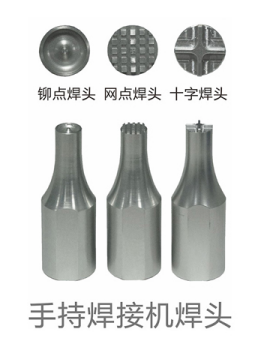

②手持式超声波焊接机焊头

微信截图_20220216102700

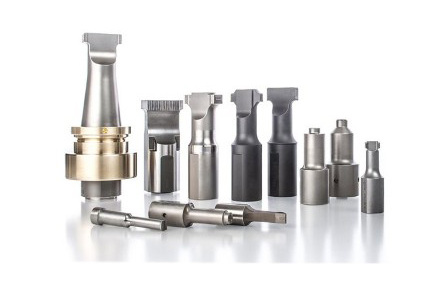

③非标焊头


3、容易导致焊头开裂的几个原因:

a.若设计得不合理会导致模具共振效果差,声波在传递的过程中滞留在模具里面,而且会消耗一定的超声波能量。模具的表现是功率大、声波发抖,连接端面和模具发烫,断链接螺丝。

b.加工工艺简单,在生产流程中若不规范会导致模具应力变化大,带来的结果就是模具空载,损耗功率大并且发烫发热。

c.不同的加工方法或不同的生产工艺加工出来的模具内在应力都是不一样的,模具消耗(空载功率)大小也会不一样。

d.模具在检测和试焊接的时候,先要确定模具的使用频率是否合乎要求,上级试模确定其模具功率是最小的,或者在允许的范围内。模具满足条件后进行试焊接,调试焊接的参数,直到焊接处近乎理想或者满意的产品就可以了。


4、在选材方面的几个建议

①6061-T651铝合金材料模具生产成本是最低的,其次是2024-T351,7075-T651。

②钛合金材料。材料虽然贵、难加工,但模具的强度和韧性是最好的,做出来的模具比较耐用。

③合金钢模具-材料价格有贵的也有便宜的,韧性和刚性好的材料都比较贵,加工好后与热处理也至关重要。主要解决超声波模具硬度(耐磨),大多用在超声波金属焊接里面。

5、超声波焊头的定制

很多客户在购买超声波塑焊机的时候,以为超声波焊头不需要特别制作,但其实焊头是需要根据产品来定制的,不仅仅是为了让焊接更加精密,而且也为了在后续使用的过程中避免一些意外问题如破坏焊接效果、损坏换能器或电箱等超声波配件。


灵高超声波起源于1993年,致力于超声波塑焊高端技术应用,集于研发、制造、销售、服务、全产业链自制的工业超声波技术机器和系统供应商。公司拥有104台CNC加工设备,为客户供应中山超声波焊接机、江门超声波塑焊机、阳江超音波设备配件等、根据厂家需求定制非标设备,会和顾客一起从最开始的生产规划逐渐,寻找最好的生产工艺流程和生产线设备。

长期以来,灵科高声波产品广泛运用在塑料、医疗器械、3C电子、行业等多个领域。为海内外各大企业,提供高品质超声波焊接设备及应用方案。未来,我们将继续发挥资源、技术、市场等多方面的优势䟡砺前行,引领中国超声波塑焊技术发展。
