超声波焊接之工装夹具(二)

来源: | 发布日期:2022-04-25
焊头加工不当或使用不协调的焊头会破坏焊接效果,给生产带来昂贵的损失,严重时会直接损坏换能器或增幅器。
专业的配套焊头检测仪、分析仪等检测设备齐全, 出库质量检验工艺严格,可以第一时间保证超声焊头质量。
焊头/模具生产原理:

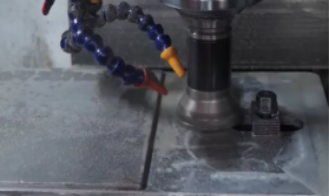

超声波模具/焊头是根据产品定制的。设计是一项非常复杂的工作,需要根据模具材料、尺寸、机器频率、声学原理等因素综合考虑。简言之,超声波模具开槽的目的是破坏超声波传输中产生的横波。一般来说,开槽位于1/2横波波长位置,主要根据声学原理考虑。至于为什么模具/焊头的上下宽度不同,主要考虑增加输出。原理类似于扩大声波输出。良好的模具/焊头是焊接稳定性的重要前提。如果模具/焊头设计不好,会导致焊接不均匀、模具加热、噪音甚至开裂等一些焊接问题!

1650851999(1)

1650852013(1)

超声波模具/焊头的纵向共振频率,即其工作频率,必须与传感器振动系统的共振频率一致,否则会降低振动系统的纵向工作效率。必须尽可能抑制工具的横向共振。模具/焊头的振动可分为以下三种状态:
1.超声波模具/焊头的横向尺寸远小于纵向尺寸,一般需要两倍以上,横向谐振频率远高于纵向共振频率。因此,横向振动对纵向振动影响不大。为什么超声波模具/焊头需要开槽工具的振动与沿线相似Z超声波模具/焊头可采用一维理论设计,满足实际精度要求
2.在模具/焊头的两个横向尺寸中,其中一个远小于模具的纵向尺寸,即满足12)21l,)然而,模具的另一个横向尺寸较大,接近或超过模具的纵向尺寸。此时,声波的辐射面是一个狭长的矩形表面,可以忽略与较小尺寸方向相对应的横向振动,但与较大尺寸方向相对应的横向共振频率与纵向共振频率相对接近,两者将相互作用。因此,该方向上的横向振动对纵向有很大的影响。此时,一维理论不再适用,必须使用移动振动理论来分析、研究和设计此类系统,应抑制横向振动。
3.超声波模具/焊头的两个横向尺寸可与其纵向尺寸相行比较。此时,工具的声辐射面为长度和宽度相差不大的大尺寸短表面,工具的纵向共振频率接近两个横向共振频率。在这种情况下,由于泊松效应的影响,工具在纵向共振的同时,在两个横向上产生强烈的振动。纵向振动与横向振动的结合改变了工具的纵向振动状态。此时,如果工具仍采用一维理论进行计算和设计,理论和实验将出现较大的误差。因此,必须利用上述细节振动理论研究工具的三维相合振动。为了保证工具的工作效率和辐射面位移分布的均匀性,必须有效抑制两个方向的横向振动。

焊头属于电子模,不同于塑胶模或其它机械模具,参数要与机器匹配,请找业超声波塑焊工厂制作。

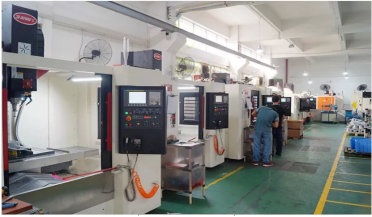

灵高超声波起源于1993年,致力于超声波塑焊高端技术应用,集于研发技术、产品制造 、销售、服务、全产业链自制的工业超声波技术机器和系统供应商。公司拥有104台CNC加工设备,为客户供应中山超声波焊接机、江门超声波焊接机、阳江超音波设备配件等、根据厂家需求定制非标设备,会和顾客一起从最开始的生产规划逐渐,寻找最好的生产工艺流程和生产线设备。长期以来,产品广泛运用在塑料、医疗器械、3C电子、汽配行业等多个领域。为海内外各大企业,提供高品质。  超声波焊接设备 及行业应用方案。未来,我们将继续发挥资源、技术、市场等多方面的优势䟡砺前行,引领中国超声波塑焊接技术发展。
