超声波焊接线设计有哪些?深圳灵高超声波为你解答
来源: | 发布日期:2023-01-04

在提及超声波的焊线之前,先跟大家科普一下超声波焊接原理。以深圳超声波灵高超声波焊接机为例,其原理是通过设备的超声波电箱将市电转变成高频高压信号,这些信号再通过超声波换能器转变成高频机械振动,作用于塑料制品上,促使塑料制品两者间的接触面互相摩擦形成温度上升,当温度达到塑料制品本身的熔点时就会迅速熔化,同时在一定压力下冷却定形,形成一定的焊接效果。




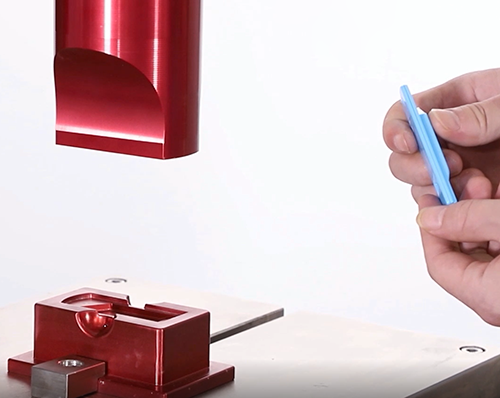

深圳超声波


超声波焊线的作用在于更方便超声波焊接,超声波焊接时并不要求全体振动发热,而是希望能选择得性的在焊接部位发热。预置在塑胶结合面上的增加一种尖而细的线型结构(边长为0.3mm等边三角形),也称作超声波导熔线或超声波焊接线, 下面就为大家介绍一下深圳超声波灵高超声波常用的焊线设计。

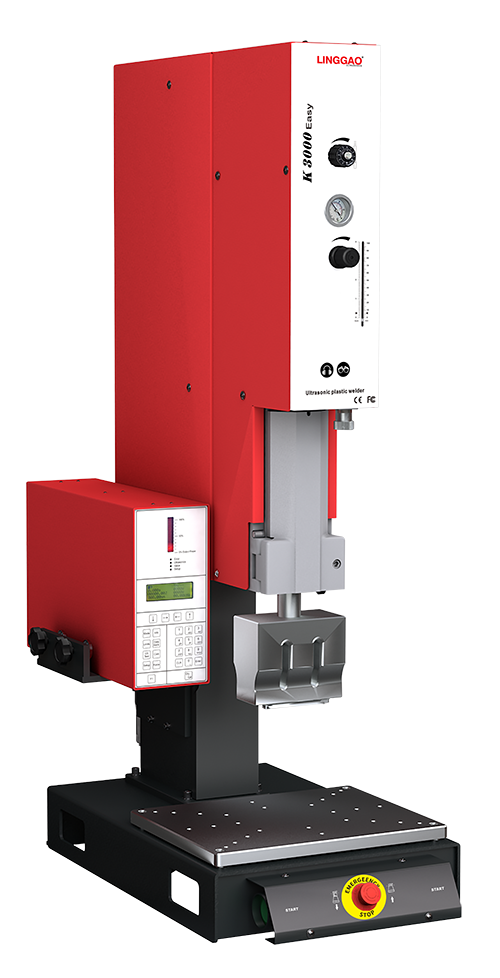

灵高超声波焊接机K3000EASY


①三角形焊面

图片中突出的三角形与上面接件为一体,当超声波焊头接触上面接件时,三角形塑料因为与下面接件接触面积小,因此设备发波更加集中,三角形凸起塑料率先熔化,焊接更为均匀。



 深圳超声波



②谷峰式焊面

谷峰式焊接面选用间隔式移位焊接,接件中突出的三角形利于集中发波。设计时凸凹面保持一定的空隙和倾斜度,该超声波焊面适用于需要完全密闭的焊接部件。此外,谷峰式焊接面具有正确的定位作用。适度增加两个塑料零件非焊接面的间隙(0.13齿0.51mm),可以避免胶水泄漏。



 深圳超声波



③台阶式焊面

楼梯型焊接如图所示,这类设计能够适度增加两个塑料件非焊接面的缝隙(0.13送0.51mrn)将焊接材料遮盖在缝隙中,防止漏胶,具有较高的品质。但是楼梯型焊接要求零件的基本壁厚在2mm以上。



 深圳超声波



以上为深圳超声波灵高超声波为大家介绍的常用超声波焊线设计,如果大家想要进行深一步的了解,欢迎致电公司电话:0756-8698786,或者打开公司官网:https://www.linggaocn.cn/,我们很乐意为大家服务!
