超声波焊接模具频率测试方法有哪些?

来源: | 发布日期:2021-12-14
超声波焊接机都有一个中心频率,例如20kHz、35kHz等,焊接机的工作频率主要由换能器、增幅器和焊头的机械共振频率所决定,发生器的频率根据机械共振频率调整,以达到一致,使焊头工作在谐振状态,每一个部分都设计成一个半波长的谐振体。发生器及机械共振频率都有一个谐振工作范围,如一般设定为±0.5 kHz,在此范围内焊接机基本都能正常工作。
超声波焊接模具频率测试方法

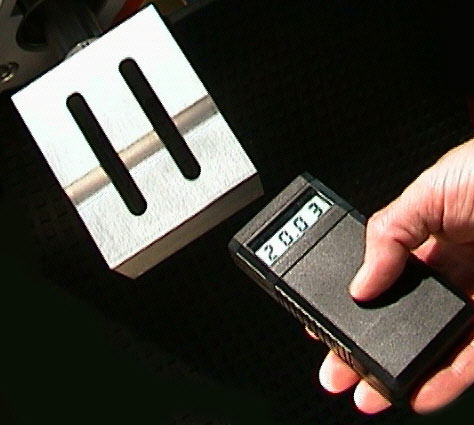

1、超声波焊接机+频率计
     将频率计接收信号线夹于振动线外皮,直接在超声波焊接机测频率,调至机台发振箱的电压表、电流表最低点时,计频器所示之频率,即为超声波焊头的谐振频率。

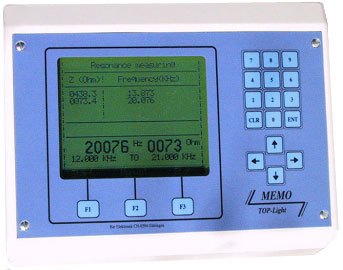

2、阻抗分析仪

         超声波模头装置于振动子或振动部组上,将输出线连接于阻抗分析仪,再设定频率范围搜寻,阻抗最低、波形良好者即为谐振频率。在阻抗分析仪测试频率,可以很精确的看出焊头的频率及振态;且其搜寻频率范围可设定,对于新研发的超声波焊头,在初测频率时无法判断超声波焊头形状及高度,可帮助设计者了解超声波焊头的振态及频率,因此是焊头的研展测试不可或缺的测试手段。


超声波焊接模具频率测试方法有哪些?


3、焊头测量仪+ 计频器
    超声波焊头装置于振动子或振动部组上,将输出线连接于焊头测量仪,调整 焊头测量仪的调频铁粉芯,寻至最低电压时计频器所示频率,即为超声波焊头的谐振频率。
4、信号产生+计频器
     超声波模头装置于振动子或振动部组上,将输出线连接于信号产生器 ,在信号产生器上搜寻焊头的谐振频率,寻至最低电压时计频器所示频率,即为焊头的谐振频率。以此方式测试焊头可避免超声波焊头因制作过程中,频率或谐振点偏离太多,制作中即造成超声波焊头的损坏。


超声波焊接模具频率测试方法有哪些?


其它的超声波模具频率测试方法还很多,如敲击超声波模具以音响接收器接收,配合计频仪器亦可测得超声波焊头的频率等。频率测试时除了要熟悉测试仪器的特性及操作要领,经验判断也是非常重要,尤其对于超声波模具本身尺寸,或几何体结构不良时更须谨慎,否则常会发生误判谐振频率的错误。


超声波焊接模具频率测试方法有哪些?


灵高超声波,更高精密度超声波塑焊技术品牌,焊接精度0.01mm,原装厂家,掌握瑞士核心技术,工程师可驻地联合开发产品,是全产业链自制的工业超声波技术设备和系统供应商,更多超声波塑料焊接知识欢迎关注或咨询灵高超声波。
