如何处理“超声波塑焊机”焊接质量不稳定的情况?

来源: | 发布日期:2022-01-04

超声波塑焊机熔接质量不稳定 ,最主要因素是输出功率不稳定,导致无法形成稳定的摩擦热能。那么如何让功率输出稳定?

这决定于:

1、机器输出功率;

2、HORN扩大比;

3、气压源;

4、电压源。


灵高超声波焊接机


一、机器输出功率+HORN扩大比率=实际可用功率。

由此可知在一定产品实施超声波熔接时,于规划与设计的观点而言, 机器输出功率愈强,相对HORN的扩大比所设计的也愈小。反之机器输出功率愈小,HORN设计的扩大比也愈大。例如:2200W的超声波熔接机,HORN的扩大比是2.5倍。换成 3200W超声波熔接机时,HORN的扩大比可能只要1.5倍即可。然而并非强调超声波熔接机输出的功率要大,而是要对一项塑料产品实施超声波熔接时,给予最适合的环境作业,其间尚需考虑成本的预算,产品的功能需求,熔接标准等考虑再来规划出完整的工作设备与超声波使用技巧。



二、在了解上述各种影响超声波熔接质量的关键性原因后,工程师在设计时要熟悉并评估。

1.产品质量要求功能标准;

2.现有超声波焊接机设备;

3.决定产品设计的形态、技巧如超声波导熔线、产品定位、材质。

因为既然可用设备资源已经固定,那就必须用产品设计的技巧来配合现有可用的设备才是正确的。



三、当我们确定人为因素没有问题时,出现质量不稳定的现象,是气压及电压的影响。

当我们处理质量不稳定问题时,发现无法在工作时间内达到质量标准,但当机器停止工作且电压和气压都停止时,质量要求出乎意料地得到满足。另外还发现有多个人或多个单位使用空气压力和电压源相同时,空气压缩机通常会将储气瓶中的空气压力设置为2-4kg以下,然后自动充气和填充。

当气压源通过管道到达焊接机时,由于焊接速度快,第一次超声波焊接的气压与第二次超声波焊接的气压不同。管道中第三次残留的气压也会形成错误,这将导致质量周期性或非周期性的变化。电压也同时由电力公司的输出提供。数以百万计的人有机会同时使用它,而此时产生的电压超出了我们的控制范围。气压和电压中的此类变量确实会引起能量输出的变化,这是影响精度质量的重要因素。



四、应对的对策。

欲需求较高质量,如产品对需求0.02mm以下,或熔接线熔合状况需在90%以上,设计工程师依其规划顺序,必须:

1.熟悉超声波熔接设备;

2.决定产品功能;

3.熟悉超声波与塑料熔接对应关系;

4.尽可能增添稳压设备。

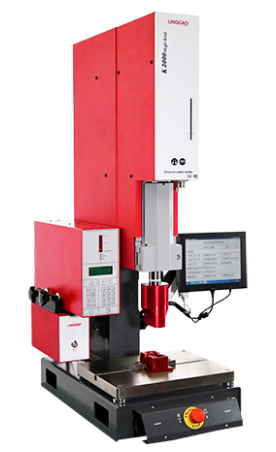

超声波熔接设备


灵高超声波起源于1993年,致力于超声波塑焊高端技术应用,集于研发、制造、销售、服务、全产业链自制的工业超声波技术机器和系统供应商。公司拥有104台CNC加工设备,为客户供应珠海超声波焊接设备、中山超声波焊接机、江门超声波焊接机、阳江超音波设备配件等,根据厂家需求定制非标设备,会和顾客一起从生产规划开始,寻找最好的生产工艺流程和生产线设备。
