超声波焊机的主要组成部分
来源: | 发布日期:2023-12-21

我们知道,超声波焊接原理是指电箱将市电AC转变成高频高压信号,再通过换能器系统将信号转换为高频机械振动,使得塑料制品产生高速摩擦升温,从而达到制品熔点,形成焊接。

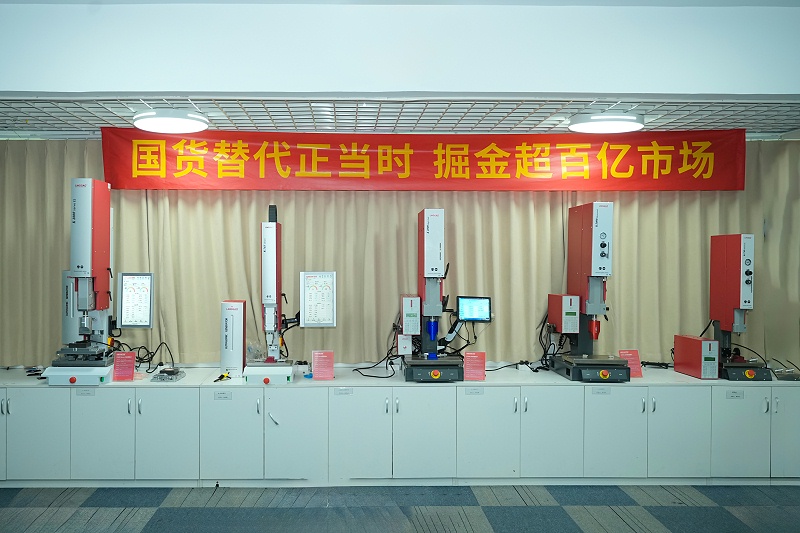

灵科超声波实景图2

那您知道超声波焊接机主要是由几个部分组成的吗?

答案是——发生器、气动部分、程序控制部分,换能器部分四个主要部分组成,您答对了吗?

每一个部分各司其职,又相互配合,才能完成焊接工作。

发生器:将工频50HZ的电源利用电子线路转化成高频(例如20KHZ)的高压电波。
气动部分:在加工过程中完成加压、保压等压力工作需要。
程序控制部分:控制整部机器的工作流程,做到一致的加工效果。
换能器部分:将发生器产生的高压电波转换成机械振动,经过传递、放大、达到加工表面。

其中,换能器部分又由三个主要部分组成,分别是换能器(TRANSDUCER);增幅器(又称二级杆、变幅杆, BOOSTER);焊头(又称焊模, HORNSONTRODE )。

①换能器(TRANSDUCER):换能器的作用是将电信号转换成机械振动信号。将电信号转换成机械振动信号有磁致伸缩效应和压电效应的反效应两种物理效应可以应用。

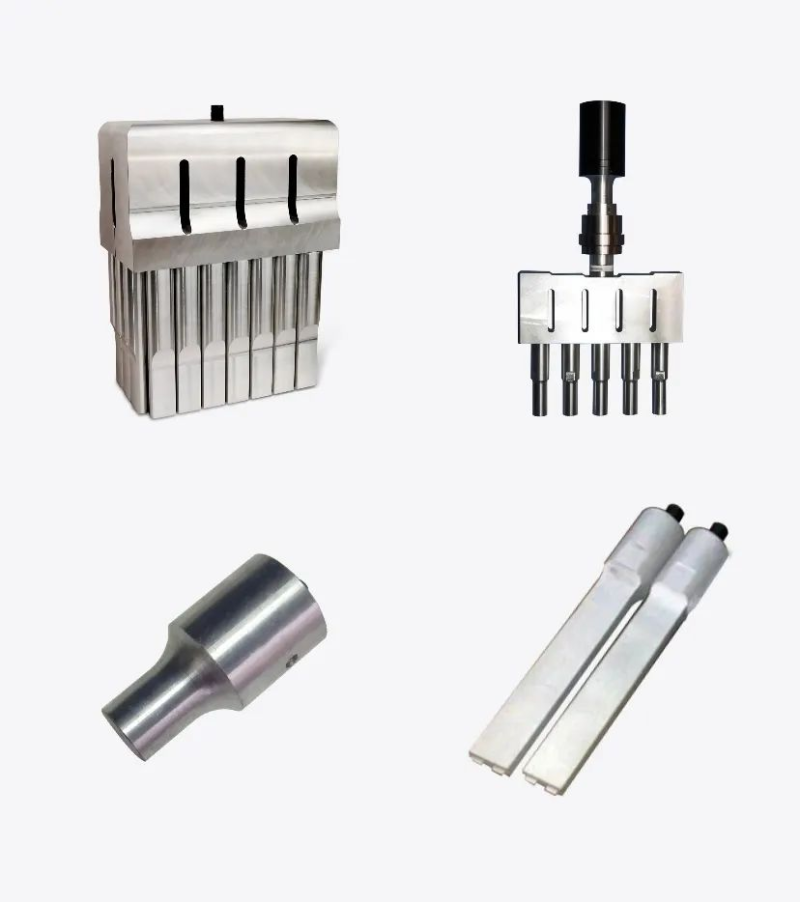

②焊头(HORN):焊头的作用是对于特定的塑料件制作,符合塑料件的形状、加工范围等要求。

换能器、变幅杆、焊头均设计为所工作的超声频率的半波长,所以它们的尺寸和形状均要经过特别的设计;任何的改动均可能引致频率、加工效果的改变,它们需专业制作。耐用根据所采用的材料不同,尺寸也会有所不同。

微信图片_20231122163342

如果您由相关超声波焊接设备的问题,欢迎在线留言,灵高超声波很乐意为您解忧排难。
